AutoCAD三维渲染教程：不锈钢、玻璃、倒影的渲染技巧详解（1）

来源：互联网 作者：未知 发布时间：2010-06-30 18:03:48 网友评论 0 条

         本例介绍AutCAD 2007渲染的几个基本要素，在本ACAD三维渲染实例教程中我们将学习到“不锈钢”的金属反光质感、“玻璃”的透明折射效果和“底板”的明亮倒影镜像等技巧，希望能给对ACAD三维制作感兴趣的朋友带来帮助~~
         对新手来说想要玩转ACAD，做出一个理想的作品，三维建模问题还不是最大，遇到渲染就会感觉一头雾水。这里整理了一个AutCAD 2007渲染的基础应用方法，并送上设置好的原文件供大家学习交流。
         在我曾发表过的ACAD作品中得到多数朋友的支持和赞赏,在此之余有些朋友又希望能看到一些渲染知识和调整的数据。但使我感到为难的是每件作品中各数据的设置是集合的整体。我没能力就事论事枚枚作品一一讲明。很抱歉！
         谈到渲染真是千变万化，在操作中要掌握每个项目的意义和作用，量变与质变的过程。是熟悉和应用ACAD软件的必修课。
         几年前我用2005版时曾经写过一个《 用AutoCAD渲染的点滴经验》其中写了些用低版ACAD渲染一个“螺丝刀”的方法，讲到材质和材质图片的调整、附着和光源的配置等。由于自己的水平有限，也只能谈一些经验。只能对初学者入门起到一点帮助，要进一步提高还需自己的探索和实践。

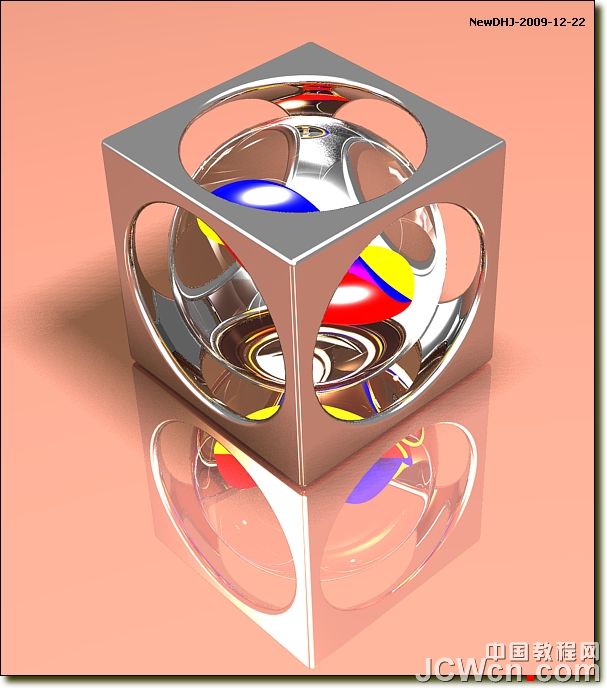

         今天我用2007版再做一次渲染过程的讲解。其中有“不锈钢”的金属反光质感、“玻璃”的透明折射效果和“底板”的明亮倒影镜像等。先看下渲染图。整个作品单用“漫射颜色”不用“漫射贴图”做的渲染效果。
（图）1222

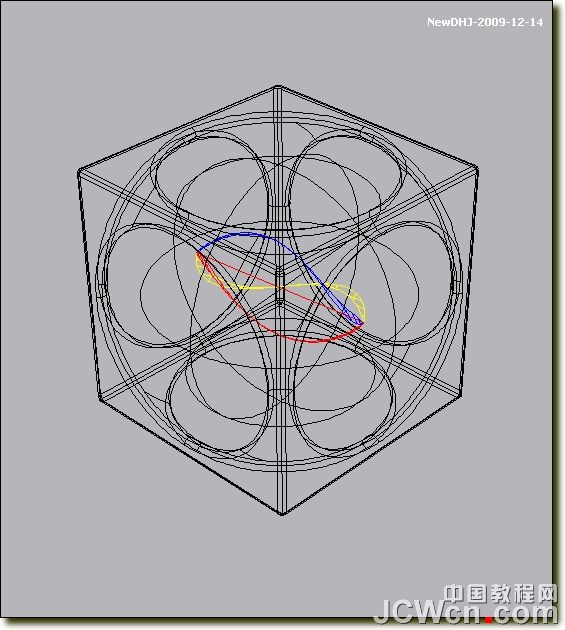

图形很简单，一个正四方体，中心画个球体差集后倒圆角。中心放一个球体（借用我以前画的“小时候玩的玻璃球”）。底部画个面域做底板。

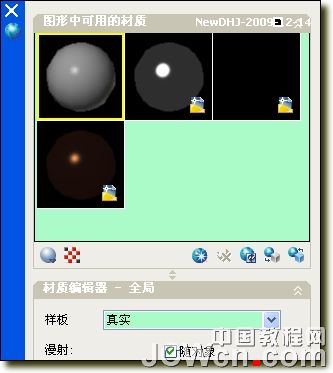

创建三个材质，“不锈钢”材质、“玻璃”材质和“底板”材质加原有的一个“全局”材质
