AutoCAD教程：厂区大门的建模及渲染过程 （3）

来源：互联网 作者：未知 发布时间：2010-06-30 18:07:47 网友评论 0 条

         第三步，用solidedit命令对1、4、5、7号图块分别予以抽壳抽壳距离除底层花台为120mm外，其余均为240mm，使之成为240或120mm厚或的墙体。同时，对1、4图块（墙体）分别用10、8图块予以差集，就抠出门窗洞口了。同时在门房屋顶上绘制直径300、高400的立柱支撑屋顶花台，这样其所形成的立面线框图如附图5所示。

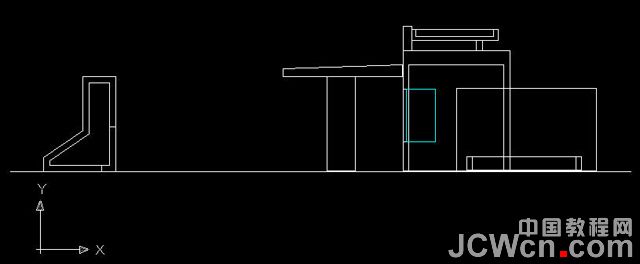

附图5：抽壳后的立面线框图

          第四步，创建门窗曲面用pling命令，在4号墙体的窗洞口的下缘上，画一条1200+1500mm的直角折线（如附图6青色线所示），又在左门柱门洞口下缘画一条800mm长的直线。随着激活折线和直线后，修改线的属性厚度为2100，这就生成了转角窗和左柱门的曲面，为门、窗贴图提供了条件。
附图6：转角窗平面图

经过这样这些操作形成的三维图如附图7和附图8所示。
附图7：西南向轴测图
