AutoCAD教程：厂区大门的建模及渲染过程 （4）

来源：互联网 作者：未知 发布时间：2010-06-30 18:07:47 网友评论 0 条

附图8：东南向轴测图

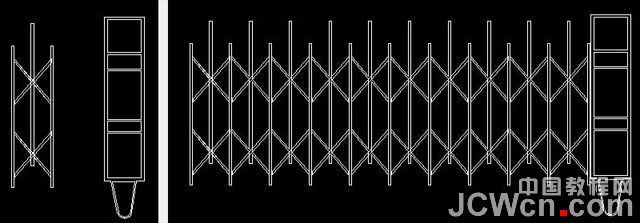

         第五步，绘制自动收缩的栏杆门下面附图9左是一节栏杆和栏杆柱的立面图将其拉伸25mm厚，对那栏杆“阵列”10节后，与栏杆柱组合起来并创建为块，就形成附图9右图所示。
附图9：栏杆里面图

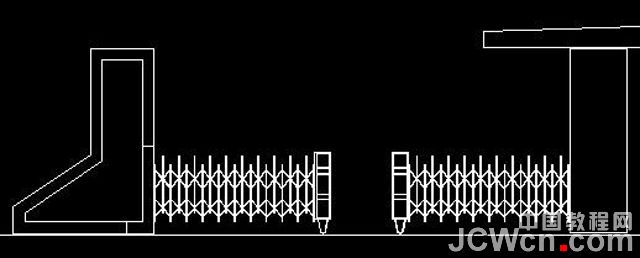

接着移动该块到大门左边柱旁后，用“镜像”mirror命令将栏杆对称布置于紧接的两门柱，如附图10所示。
附图10：大门布置图

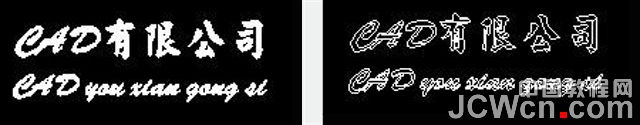

          第六步，绘制独立墙屏上的文字在“文字样式”中选择一种ttf字体（这里为书法家字体），书写到墙上，如附图11左图所示，接着击ET扩展工具的“分解成线”命令txtexp把书写体字分解成空心字，再将所有分解线条创建为“面域”，再拉伸为立体字，详附图11右图所示。
（注释：立体字的制作方法详笔者的《渲染教程之五--如何制作与渲染立体字作品》网址： http://bbs.jcwcn.com/thread-202837-1-1.html）
附图11：书写文字与制作的立体文字
