【AutoCAD三维建模 08】—拉升、倒角、圆角

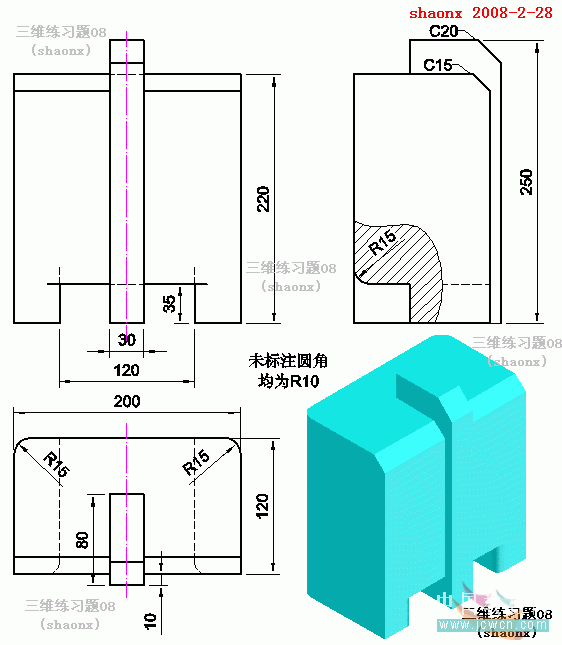

本题主要是介绍：
1、用“多边形”拉伸成三维实体。
2、倒角、圆角命令的运用。
下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

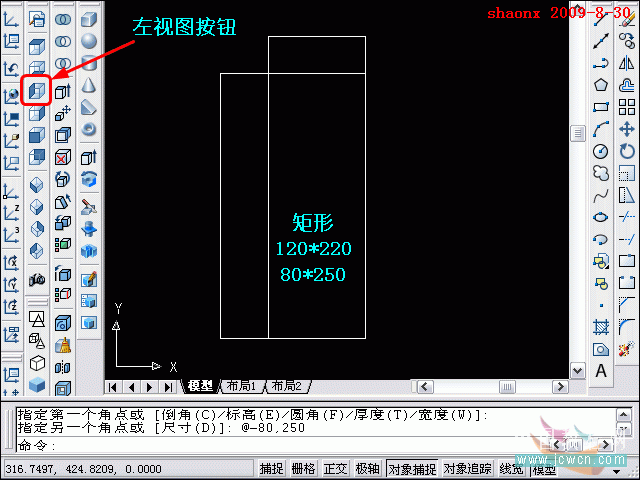

1、打开CAD，点击“左视图”按钮，进入到左视图界面。
如图，在界面里画2个矩形。尺寸分别为：120*220、80*250。

2、打开“正交”，用移动命令，将80*250的矩形往右边平移10。
