AutoCAD三维建模系列教程：拉升、倒角、圆角制作方法（3）

来源：互联网 作者：未知 发布时间：2010-07-02 10:23:36 网友评论 0 条

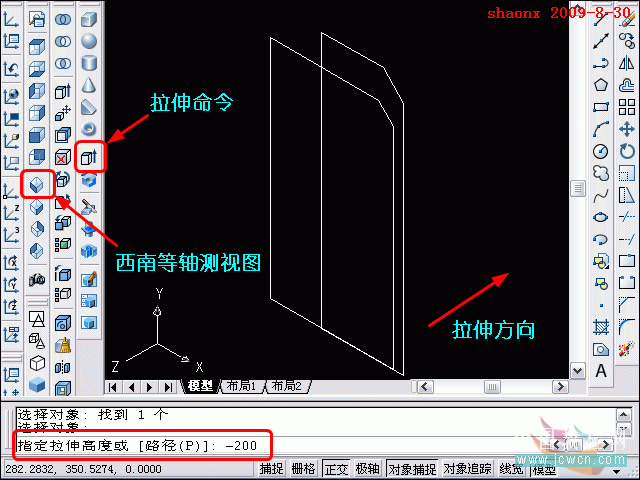

         6、点击“西南等轴测视图”按钮，图形转到“西南视图”。用“拉伸”命令，先拉伸120*220的矩形，拉伸距离为200，注意UCS坐标的Z轴方向，由于是逆向拉伸，故输入的数值为负数。

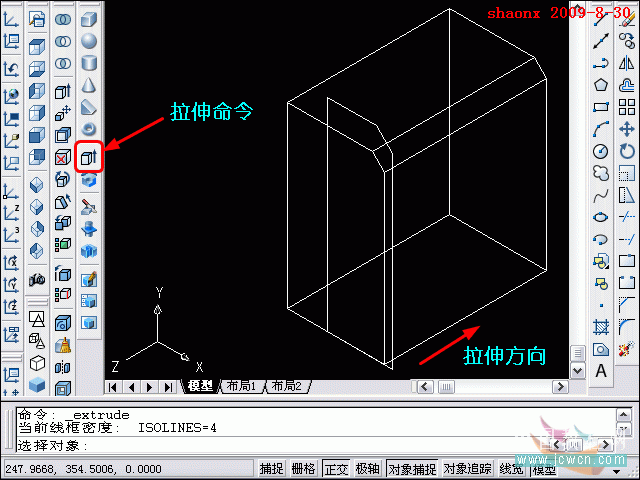

          7、用“拉伸”命令，再拉伸80*250的矩形，拉伸距离为30，同样是逆向拉伸，故输入的数值还是为负数。

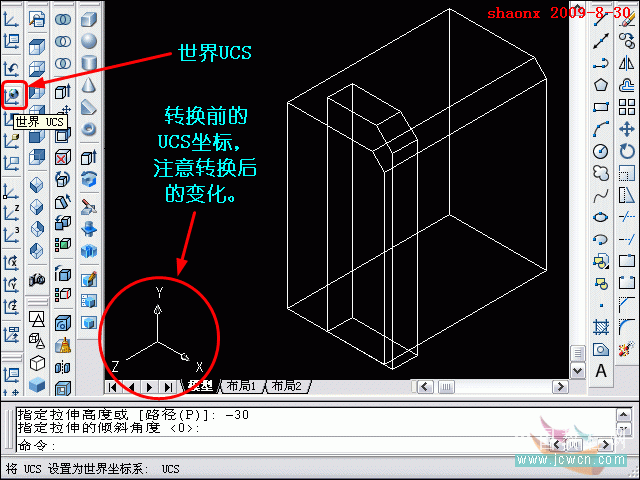

         8、拉伸完成后见下图。为了接下来的实体移动操作，需要转换一下UCS的坐标，请注意，现在的UCS坐标中。对应底部平面的是 XZ 平面。待会移动后再注意看变化，点击“世界UCS”按钮。
