AutoCAD三维建模系列教程：长方体和圆角命令的运用（4）

来源：互联网 作者：未知 发布时间：2010-07-02 10:28:43 网友评论 0 条

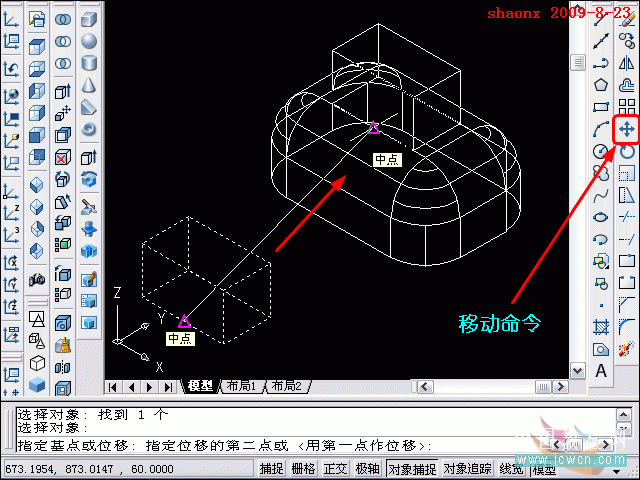

8、点击“移动”按钮，将小的矩形移动到倒好圆角的大的矩形上面，移动的时候，注意移动的基点。见下图示意。

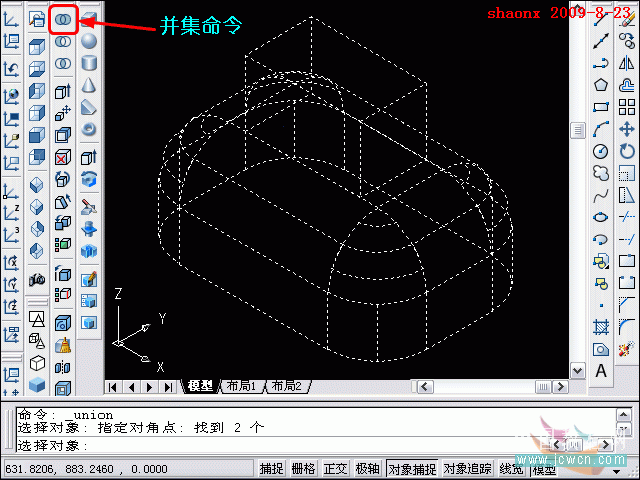

        9、移动到位后，做并集处理，操作方法很简单，点击“并集”按钮后，选中要并集的实体，回车确认即可。注意：不先做并集处理，那后面的圆角，在俩实体的结合部的圆角，是不会往外圆角的。

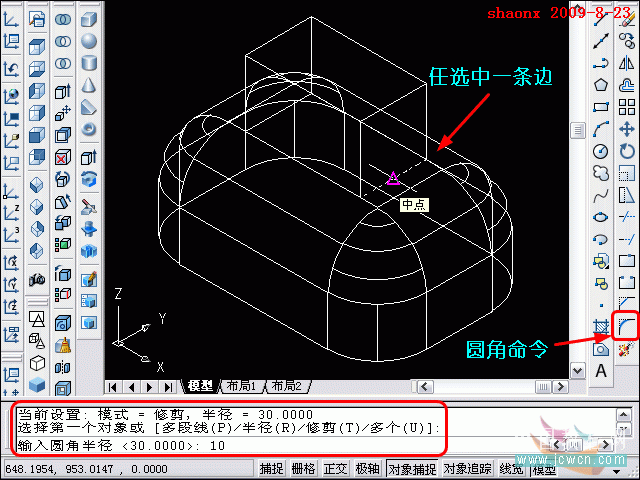

10、再对并集后的实体做圆角操作，点击“圆角”按钮，选中需要做圆角的任意一条边，再输入圆角的半径10。
