AutoCAD三维建模系列教程：长方体、三维阵列、差集的应用（1）

来源：互联网 作者：未知 发布时间：2010-07-02 10:55:33 网友评论 0 条

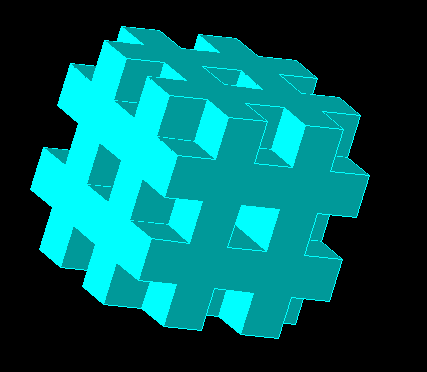

【AutoCAD三维建模 06 】—长方体、三维阵列、差集

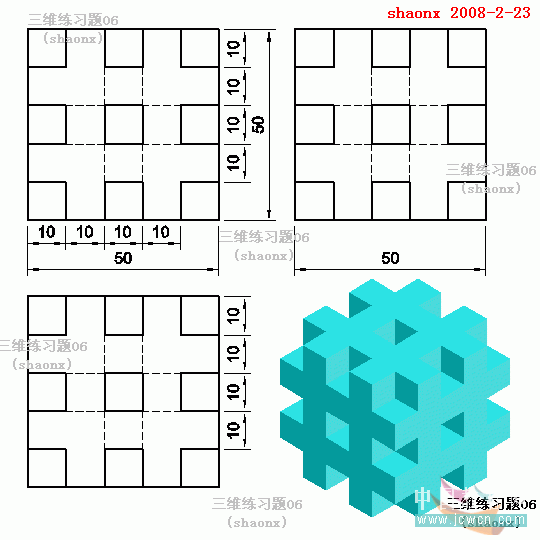

【三维练习题06】

本题主要是介绍：
1、在三维实体命令“长方体”的运用。
2、三维阵列(矩形阵列)的运用。
3、二位线框的“消隐”命令以及多层实体“差集”的应用。
        在三维操作中，经常要用到“消隐”命令，在CAD中有2个“消隐”命令，他们在使用时是不同的，一个是三维着色里的“消隐”命令，也是属于三维实体的消隐。还有一个是二维线框模式的消隐，在实际操作中比较实用，而且命令比较好记“HIDE”，还有个快捷命令“HI”。

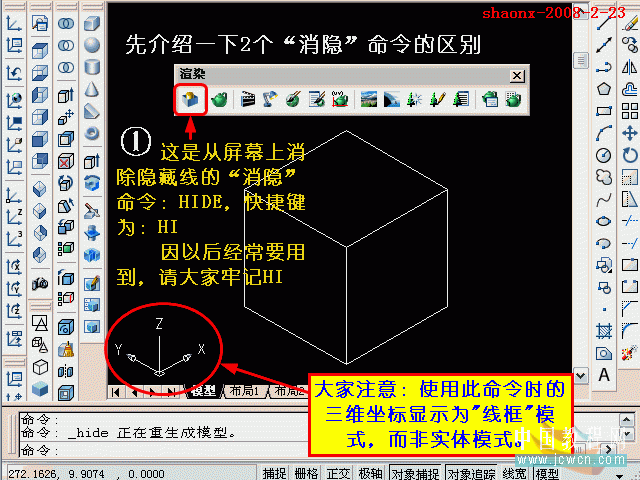

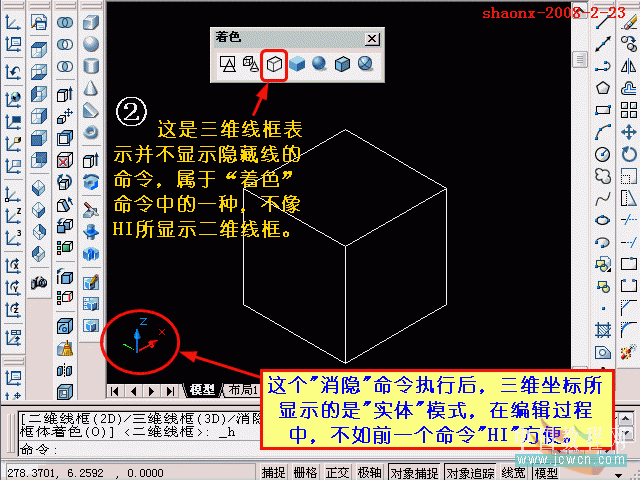

下面就是对这2个命令的简单介绍：
