CorelDRAW中的贝塞尔工具详解（1）

来源：互联网 作者：未知 发布时间：2010-07-06 14:22:35 网友评论 0 条

        贝塞尔工具是创建完美图形最常用的工具之一，它构造路径的方法比较适合长期性的绘图作业及要求精度较高的绘图任务。在使用“贝塞尔”工具绘图之前，首选应了解有关“贝塞尔曲线”的概念。
        法国数学家“贝塞尔”在工作中发现，任何一条曲线都可以通过与它相切的控制柄两端的点的位置来定义。其中切线的长度和角度描述了一条路径是如何在两个顶点之间偏离直线的，这就是“贝塞尔曲线规律”简单地说，控制柄的作用就犹如杠杆，改变控制柄的角度和长短，也就改变了曲线的曲率。图3-19出示了贝塞尔曲线及其控制点示意图。

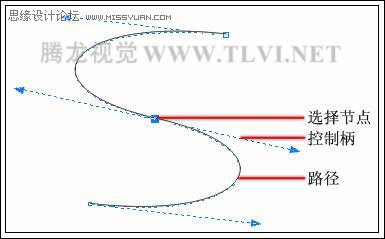

图3-19 贝塞尔曲线示意图

1. 使用贝塞尔工具绘制曲线
        (1)选择工具箱中的“贝塞尔”工具，首先在绘图页面中单击确定路径的起始点，接着在要放置第二个节点的位置单击并拖动鼠标，在拖动的同时可看到节点的两侧控制柄在移动，两个控制点以与节点相反的方向移动。控制点与节点之间的距离决定了绘制线段的高度和深度，控制点的角度则控制曲线的斜率，通过依次单击鼠标来放置节点，使控制柄改变曲线的曲率，如图3-20所示。

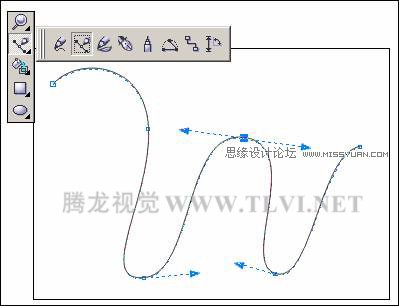

图3-20 贝塞尔曲线及控制点

提示：当确定控制点位置时按住键，可以使控制点以15度的增量变化。
