Maya材质教程：超级汽车灯材质教程！

         假设表面上的某一点通过samplerInfo1的采样得到了一个facingRatio值为0.003（这个点的法线应该是与摄影机的方向几乎垂直（比如摄影机视图中一个球体边缘上的点）），Ramp1中的Selected Position为0.005的位置的颜色是R 0.137/G 0.137/B 0.137，而0.005以下的位置其颜色均为R 0.137/G 0.137/B 0.137，所以表面上这个点的透明度为R 0.137/G 0.137/B 0.137。以此类推，表面上facingRatio值越大的点（即法线与摄影机方向越接近平行的点），其透明度越接近白色。当点的facingRatio值大于等于0.61后，其透明度就为白色（因为上图的白色的标记点的Selected Position为0.61）。
place2dTexture与Ramp1相连接，为最终的透明度（transparency）过滤表面的UV方向。
Ramp2 的作用：同Ramp1类似，只是连接到材质的反射率上。
EnvChrome1的作用：用来给Blinn材质增加环境反射（你也可以使用自己的环境图片文件）。
File是指凹凸贴图文件（bump_glass.tga）。
        如果你不使用那两个samplerInfo，玻璃的反射和凹凸看起来就会很差劲（因为UV的投影信息会有损失），尤其是在场景中移动或者制作动画的时候。

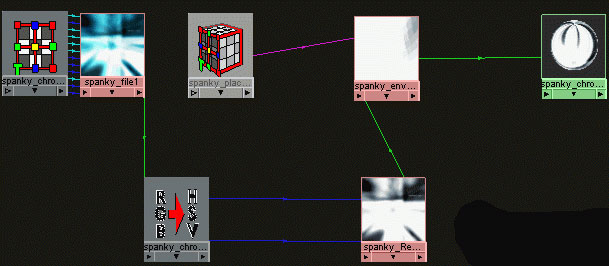

        创建一个有光泽的金属的材质网络，其主要作用是在灯的反射镜上营造一个环境反射，就像HDRI一样。

现在把这两种材质应用到灯上，把凹凸不平的玻璃（blinn1）灯盖上，反射材质（spanky_chrome）应用到两个反射镜上。选择玻璃物体，打开属性编辑器，关掉render stats中的cast shadows，因为大多数玻璃不会产生阴影，但是它们会接受到影子并产焦散效果的反射。

要想改变镀铬材料的颜色（如红色、橘黄色等），你必须改变材质属性中的颜色（color）值（默认的是黑色/0）。为了最后的点缀，你必须调整凹凸贴图在UV方向上的重复次数（repeatUV）以适合玻璃（这取决于玻璃的宽和高），例如U2*V3 之类。调整凹凸的深度（bump depth）值，如果摄影机离物体太远的话，就降低凹凸值。
好了，做好了。按照这个方法不仅可以做车灯，还可以做闪光灯, 莫尔斯灯，混合灯，刹车灯，现代车灯/老式车灯，警灯等，还可以用像Hella、PIAA之类的标识作为主要的凹凸贴图创建标识灯。
小技巧：
你也可以利用Adobe Illustrator 或CorelDraw来创建一个凹凸贴图所用的样式。
