Maya材质教程：卡通着色技术！

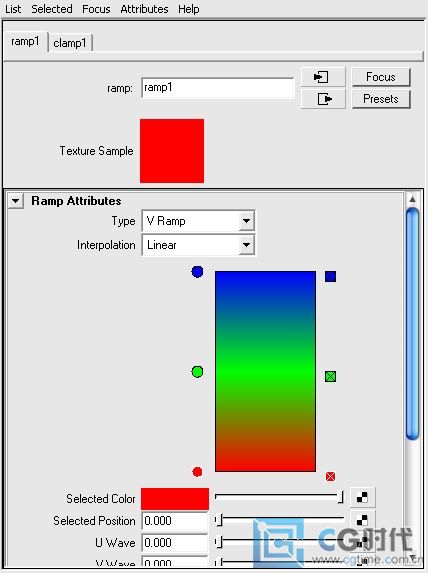

05请确保 Ramp1 节点的 Type 为 V Ramp。现在Ramp1 的 color output实际上等于 Input 的灰阶值（0<= clamp1 Color R Output <=1）。
这种方法称为重绘（Remapping）。

06第四步:
将 Ramp1 节点的 Out Color 与 Condition1 节点的 Color If True (Color1) 相连。
将 Sample info1 节点的 Facing Radio 与 Condition1 节点的 First Term 相连。
Facing Ratio 是表面上点面向摄影机的角度，如果这个点距离摄影机90度，Facing Ratio =0,如果表面法线和摄影机射线之间角度是0，Facing Ratio=1。具体请查阅 Maya在线手册

第五步：

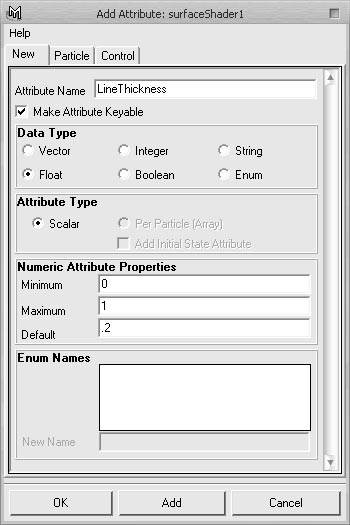

开启 Surface shader1 的属性编辑器。选 Add->Add Attributes… 添加下列属性（float,scalar）：
LineThickness: Min 0, Max 1, Default .2
LineR
LineG
LineB
LineThickness和颜色都属于用户可定（user-definable）的。
07第六步：

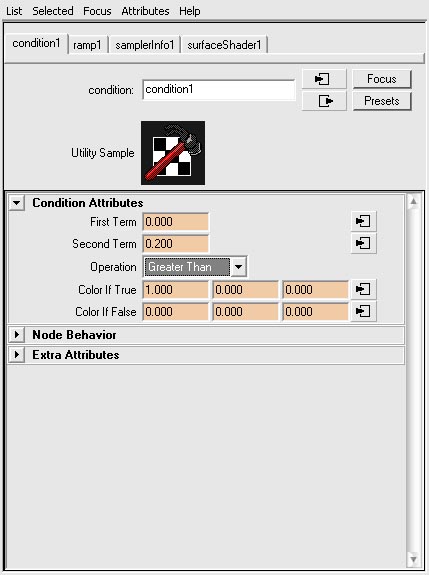

将 Suerface shader1 节点的 LineThickness 与 Condition1 的 Second Term 相连。
Suerface shader1 节点的 Line R 与 Condition1 的 Color If False (Color2 R) 相连。
Suerface shader1 节点的 Line G 与 Condition1 的 Color If False (Color2 G) 相连。
Suerface shader1 节点的 Line B 与 Condition1 的 Color If False (Color2 相连。
将 Condition 的Operation 设为 Greater Than。
