Maya材质教程:mental ray卡通教程！

这里参数比较简单，一个是边线的颜色，一个是宽度。多试自然就知道了，非科班出身的人就这点惨，俺们就知道一个个去试。

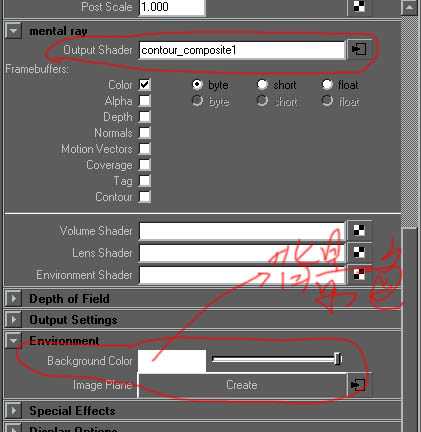

现在渲染，没有出现想要的效果吧?因为当前摄像机的输出设定中还没有相关设定。选择或者新建一个摄像机，调好位置，然后打开它的属性设置窗。在它下面的MR选择中打开OUTPUT SHADER，给定一个contour_composite。参数默认。

设置如图。

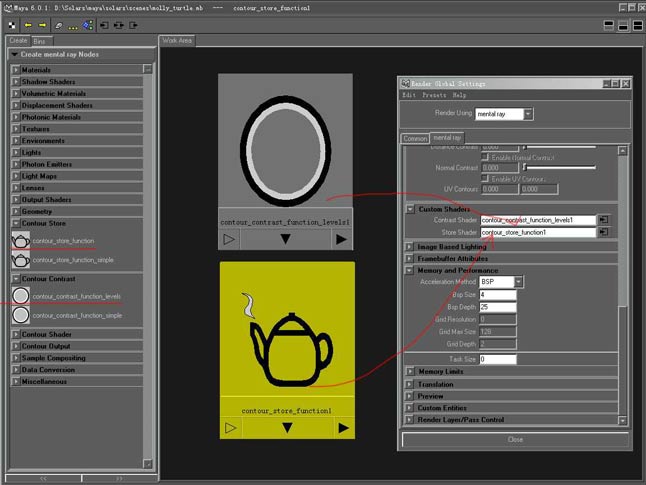

打开全局渲染设置面板.指定当前渲染器为MENTAL RAY，然后找到CUSTOM SHADERS，给定两个卡通材质，类型看下图。

STORE SHADER用contour_store_function，这个节点可以提取到模型的点，法线信息，材质，物体，三角面数目，反射与折射。原文帮助文件中是这样的The contour_store_function shader returns the intersection point， normal， material tag， object label (tag)， triangle index， color， and the refraction and reflection level。另一个同类型的节点只能提取到材质信息，然后传递给下一个节点，但是速度飞快。
设定contour_contrast_function_levels参数如下图，它当中参数有几个很重要，对最终效果影响很大。ZDELTA和NDELTA的参数尤其明显。NDELTA的参数越大，卡通边线越细，越小越粗。下面的那个DIFF_INTEX如果勾选的话，可以渲染出模型的线框，是三角面的。没有认真去调过。具体参数看看MAYA自身HELP中有关METAL RAY的章节，解释得很详细。可以看看不同参数下的渲染效果。
