Maya UV 编辑实例系列（2）

来源：互联网 作者：未知 发布时间：2010-08-11 08:18:38 网友评论 0 条

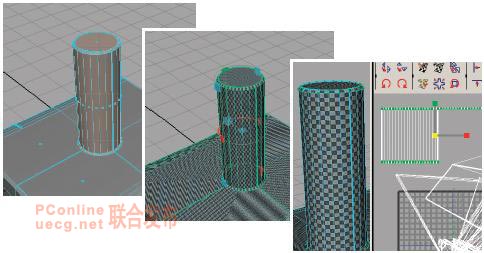

        2 ：按 F11 ，进入物体的面选择模式，选择顶部的圆柱体的面，点击 Edit Polygons > Texture > Cylindrical Mapping ，给它一个圆柱体贴图，视图上会出现圆柱体贴图操作器，现在可以看出小方格贴图已很规则了。
　　按 F12 ，进入物体的 UV 选择模式， UV 点显示为紫色，在圆柱体上选择任意一些 UV 点，在 UV Texture Editor 编辑器菜单中选择 Select > Select Shell ，这样我们就选择了圆柱体 UV 块。在 UV Texture Editor 编辑器中，按 W 键使用移动工具将其移至旁边，避免与其他 UV 重叠，有利于看得更清楚。
按 R 键使用缩放工具，缩放 UV 点，同时观看 3D 视图直至方格纹理变成正方形。

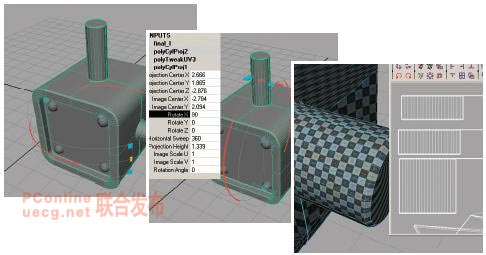

         3 ：以同样的方法给侧面的两个圆柱体映射 UV ，由于侧面的两个圆柱体方向不一样，映射后我们要在通道栏中选择映射节点，旋转映射轴向 RotateX 为 90 度，并将 UV 块拖至旁边。

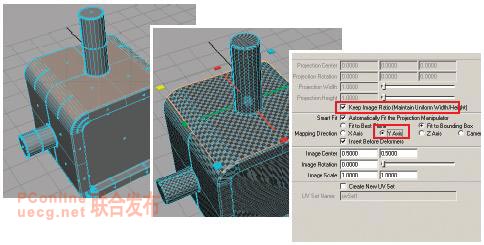

         4 ：选择物体顶部的面，选择 Edit Polygons > Texture> Planar Mapping > ，打开 Keep Image Ratio 选项，将 Mapping Direction 选项改为 Y Axis ，如下图，点击 Apply 完成平面映射，并将映射的 UV 块移至旁边。
