Maya UV 编辑实例系列（0）

来源：互联网 作者：未知 发布时间：2010-08-11 08:18:38 网友评论 0 条

（5）确定贴图长宽比例
　　 还有一种方法确定纹理比例，使用 Arc Length 测量工具测量出 NURBS 表面的精确弧长，再根据比例绘制贴图。
　　确定贴图长宽比例具体步骤：

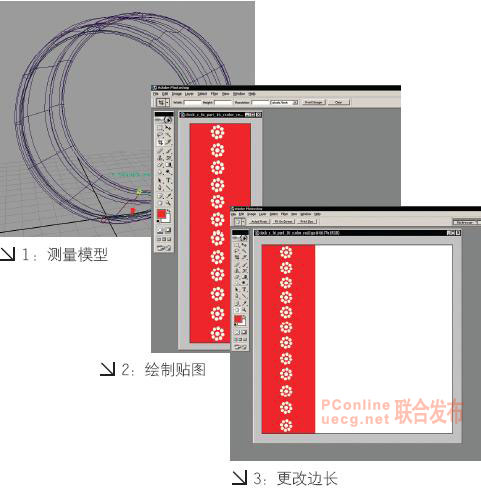

1 ：测量模型
　　使用弧长测量工具， Creat>Measure Tools>Arc Length Tool 测量表面 U 向和 V 向的长度。测得的长度为 7.94 和 34.8 。
2 ：绘制贴图
　　根据测的长宽比，在绘图软件中绘制贴图纹理。
3 ：更改边长
　　在绘图程序中将图像尺寸改为正方形，边长为 2 的冥次方，例如 512x512 ， 1024x1024 等。

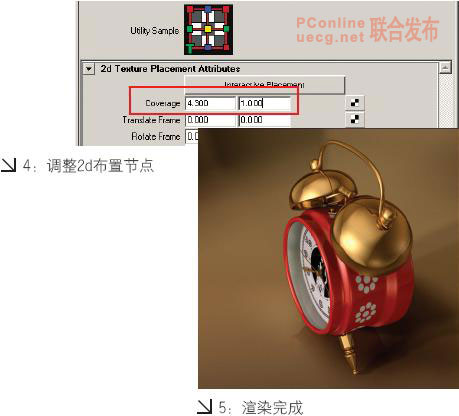

4 ：调整 2d 布置节点
2d 布置节点决定二维纹理在模型表面的分布，将 U 向 Coverage 数值改为 4.3 （ 34.8/7.94 ≈ 4.3 ）。
5 ：渲染完成
　　需要注意的是：不必计算得绝对准确，只要纹理从视觉上看来没有拉伸就行。

 （6）NURBS表面的参数化
          NURBS 表面参数化直接影响贴图效果， NURBS 表面参数化分为：统一参数化（ Uniform ）、弦长参数化 (Chord Length) 两种。统一参数化表面具有更可预见的值，弦长参数化的表面可以较好的分配曲率，允许纹理相对均匀地分配在不均匀的表面上。
　　使用 Fix Texture Warp 属性可改变纹理分配使纹理分配更均匀，在制作动画时，如果表面有局部变形，贴图会滑动产生不正确的效果。
　　我们将通过 NURBS 曲线理解统一参数化（ Uniform ）、弦长参数化 (Chord Length)
1 ：打开 Create>CV Curve Tool 工具选项，分别用 Uniform 、 Chord Length 选项创建两条 NURBS 曲线（按 S 键使用吸附网格工具，保持两条线的 CV 点一致）
