       3.点击进入设置窗口中的Passes面板，点击此按钮创建新的渲染通道（render pass），弹出新的窗口

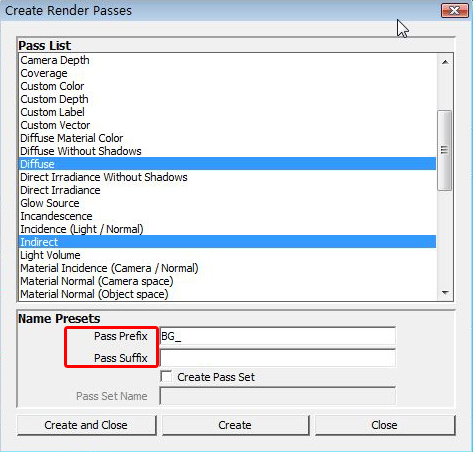

        * 为了更好将多个物体的通道进行分类，我们要进行命名预设（NamePresets）。PassPrefix是通道前缀命名，PassSuffix是通道后缀命名。通常以下划线将名称与前后缀分开。点击Create后，前缀+通道名称或者通道名称+后缀将出现在场景通道（ScenePasses）中
如果没对多个成分贴图的通道名称进行前后缀区分，那Maya会在渲染时将同名称的通道图片覆盖，也就是说，成分贴图的名称对于通道渲染结果没有任何影响，仅是为了便于用户分类。

4.在通道列表（PassList）中选择我们需要分开渲染的通道。

*需要注意,MR材质只有以下通道才会被提取，选择其他通道是没作用的，尤其Shadow阴影通道不被支持－阴影包含于Diffuse通道中。
材质:所支持通道
mia_material_x_passes:Beauty, Diffuse, Direct Irradiance, Indirect, Reflection, Refraction, Specular, Translucence
mi_metallic_paint_x_passes:Ambient Material Color, Beauty, Diffuse, Direct Irradiance, Indirect, Reflection, Specular
misss_fast_shader_x_passes:Beauty, Diffuse, Direct Irradiance, Specular
       由于所用的MR材质均无法分离出Shadow通道，因此除了圆球和托盘的成分贴图需要额外的Refraction（折射）通道，其他成分贴图均只选择Diffuse（漫反射）、Indirect（间接照明）、Reflection（反射）通道――因为场景灯光设置了物体高光不照射，因此 Specular通道也就不需要选择了。

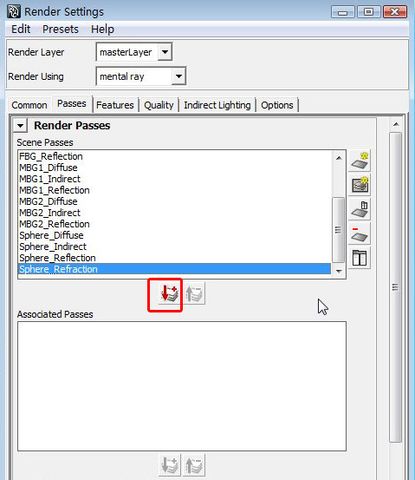

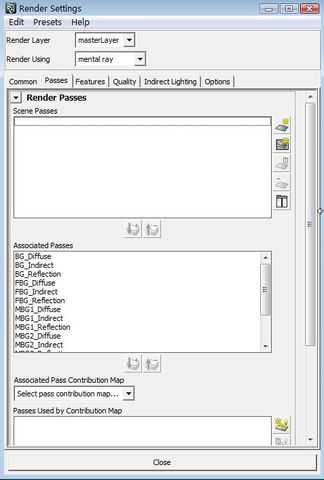

       5.选择所有通道，然后按下向下箭头的按钮，场景通道（ScenePasses）中的名称将会转移到联合通道（AssociatedPasses）中。

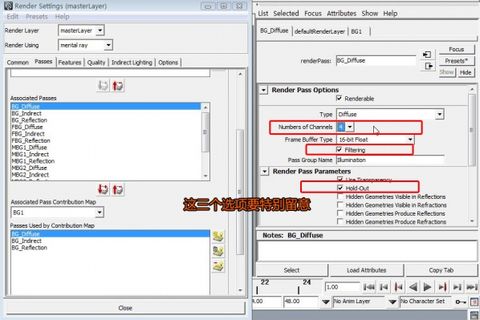

           此时，双击Diffuse通道名称，进入通道的属性编辑面板，将RenderPassOptions下的NumbersOfChannels的3改为4，否则最后图片将只有RGB颜色而无透明通道（3=RGB，4=RGBA）；所有Diffuse通道以及Refraction透明折射层均设置如此，而其他通道因为会在后期使用图层混合模式，因此保持默认。
