After Effects 插件教程：Echospacec插件帮AE创建三维运动特效（2）

来源：互联网 作者：未知 发布时间：2010-08-22 19:17:34 网友评论 0 条

2、打开3D开关，把floor层设置为3D层
3、添加特效Effect-%26gt;Render-%26gt;Circle(圆)
　　特效效果的参数设置如下：
　　Radius(半径)：262
　　边缘羽化(Feather Outer Edge)：82
　　在时间线窗口中，展开Transform，设置位置(Postion)为(437，689，1099)， Scale(缩放倍数)(507，507，507)，X Rotation(X轴旋转角度)：85
　　参数设置及效果如图3所示：

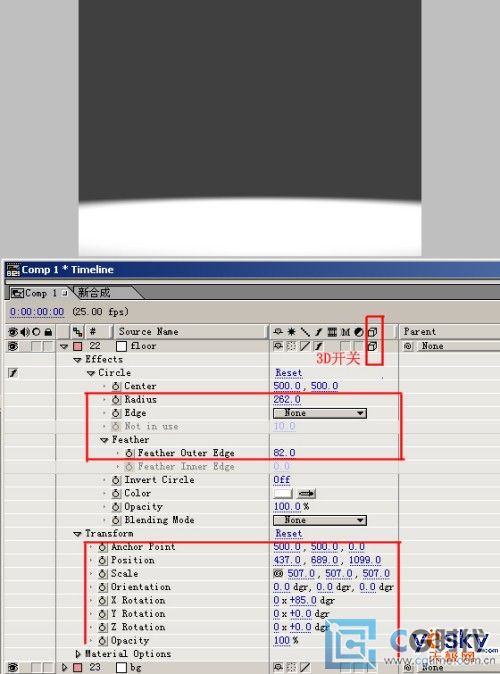

图3 floor层 Circle效果　　步骤四、创建Shape层
　　1、大小100*400，打开3D开关，设置为3D层。
　　2、在时间线窗口中，展开Transform，设置如下：
　　AnchorPoint(轴心点)：(50，200，0)
　　Position(位置)：(-339.48，0，0)
　　Scale(缩放倍数)(59，59，59)
　　X Rotation(X轴旋转角度)和Y Rotation(Y轴旋转角度)都设置为关键帧：
　　在时间0秒，设置Y Rotation为0;
　　在0：0：1：0秒，设置Y Rotation为180;
　　在0：0：1：19秒，设置X Rotation为0;
　　在0：0：2：14秒，设置X Rotation为180;
　　如图4所示：

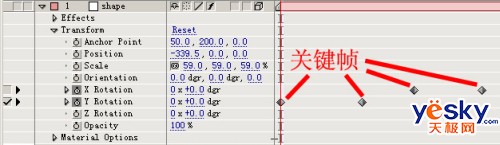

图4　关键帧的设置
　　3、展开Material options：设置Cast Shadows (产生阴影)为ON，必须在添加下面的Echospace效果之前进行设置。否则将不能产生阴影。
　　4、添加效果Trapcode-%26gt;Echospace
　　效果参数设置如图5所示：

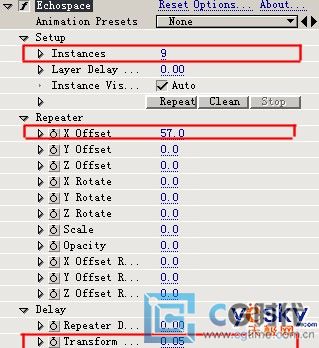

图5 Echospace效果参数设置
5、Echospace效果重要参数介绍
　　Instances：确定创建新层的数量，必须在点击“Repeat”按钮之前设置好此参数。因为一共要创建10个层，因为上面已经创建了第1个SHAP层，所以这里的Instances 参数值为9。
　　Layer Delay (层的延迟)，以秒计算。创建新层的时候，允许延迟，这时创建出来的层按时间顺序交错排列，相互错列的时间间隔正好是设定的延迟时间。该参数常用于创建延迟运动效果。和上面一样，必须在点击“Repeat”按钮之前设置好延迟时间。
　　Instance Visibility(可见性)：当选择此项为ON时，所有建立的新层和原始层一样，都具有相同的可见性，(如图6所示的眼睛图标)这个选择项有助于同时去掉所有层的可见性，而不需要一层一层的关闭可见性。当不选择此项时，所有层的可见性可以分别设置。
　　Repeat(重复)按钮，按下这个按钮，可以实现层的复制，你可以在时间线窗口中看到所有创建的新层，同时还创建同样数量的null层，最下面是一个Main层。Main层的作用是建立旋转对称中心和整个结构的position(位置),rotate(旋转)和scale(缩放)。
　　Clean(清除)按钮：清除所有建立的层，在清除Echospace效果之前先按下Clean(清除)按钮。如果不先按下Clean清除所有建立的层，系统会报告运动表达式出错。
　　Repeater Delay(重复延迟)：用于建立"Repeater"组中的参数运动延迟。
　　Transform Delay(转换合成延迟)：为原始层建立合成参数的运动延迟。当原始层开始运动(或旋转)的时候，经过延迟一段时间，新建立的复制层也跟着运动(或旋转)。
　　6、创建的层次及效果
　　如图6所示

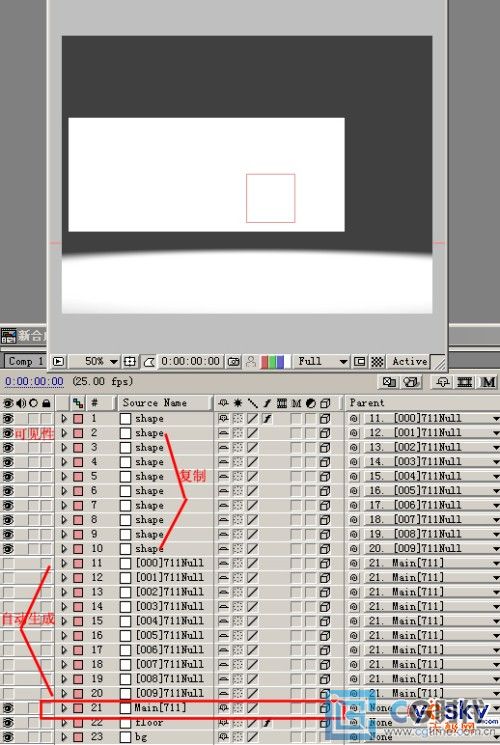

图6 Echospace创建的层次及效果
