After Effects 插件教程：Echospacec插件帮AE创建三维运动特效（3）

来源：互联网 作者：未知 发布时间：2010-08-22 19:17:34 网友评论 0 条

　　从图5中我们可以看出，一共建立了10个Shape层，其中2#-10#Shape层为Echospace创建复制的新层，-null层和1个Main层为Echospace效果自动生成，Shape层、null层和Main层之间的Parent关系由系统自动建立，完全不需要手工操作，十分方便快捷，而且运动控制精度高。　
7、运动表达式

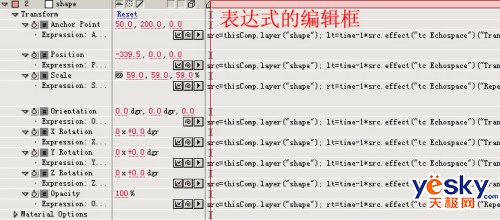

　　在图7中，系统自动给2#-10#Shape复制层的轴心点(AnchorPoint)、位置(Position)、放大系数(SCALE)、Orientation(方位)、X轴旋转(XRotation)、Y轴旋转(YRotation)、Z轴旋转(ZRotation)、透明度(Opacity)属性建立了运动表达式。

图7 Shape层的运动表达式
　　这里我们对图7中的表达式做一简单介绍：
　　1、AnchorPoint(轴心点)的运动表达式
　　src=thisComp.layer("shape");　//选择shape层
　　lt=time-1*src.effect("tc Echospace")("Transform Delay ");
　　src.anchorPoint.valueAtTime(lt)
　　//shape复制层与shape原始层的Echospace特效Transform 轴心一致
　　2、Positon的运动表达式
　　src=thisComp.layer("shape");
　　lt=time-1*src.effect("tc Echospace")("Transform Delay ");
　　src.Position.valueAtTime(lt)
　　//shape复制层与shape原始层的Echospace特效Transform位置一致
　　3、Scale的运动表达式
　　src=thisComp.layer("shape");
　　rt=time-1*src.effect("tc Echospace")("Repeater Delay ");
　　lt=time-1*src.effect("tc Echospace")("Transform Delay ");
　　src.scale.valueAtTime(lt)+src.effect("tcEchospace")("Scale").valueAtTime(rt)*1*
　　//shape复制层与shape原始层的Echospace特效Transform缩放一致
　　4、Orientation的运动表达式
　　src=thisComp.layer("shape");
　　lt=time-1*src.effect("tc Echospace")("Transform Delay ");
　　src.orientation.valueAtTime(lt)
　　// shape复制层与shape原始层的Echospace特效Transform方位一致
　　5、XRotation运动表达式
　　src=thisComp.layer("shape");
　　lt=time-1*src.effect("tc Echospace")("Transform Delay ");
　　src.rotationX.valueAtTime(lt)
　　// shape复制层与shape原始层的Echospace特效Transform X旋转一致
　　6、YRotation运动表达式
　　src=thisComp.layer("shape");
　　lt=time-1*src.effect("tc Echospace")("Transform Delay ");
　　src.rotationY.valueAtTime(lt)
　　7、ZRotation运动表达式
　　src=thisComp.layer("shape");
　　lt=time-1*src.effect("tc Echospace")("Transform Delay ");
　　src.rotation.valueAtTime(lt)
　　8、Opacity运动表达式
　　src=thisComp.layer("shape");
　　rt=time-1*src.effect("tc Echospace")("Repeater Delay "); lt=time-1*src.effect("tc Echospace")("Transform Delay "); src.opacity.valueAtTime(lt) + src.effect("tc Echospace")("Opacity").valueAtTime(rt)*1
　　//shape复制层与shape原始层的Echospace特效Transform透明度一致

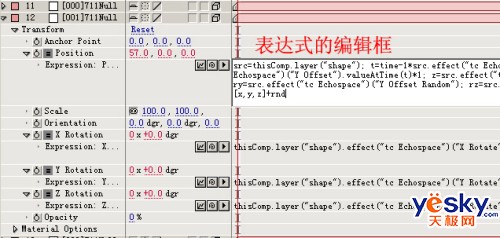

　　同样，系统自动给-null层的位置(Position)、X轴旋转(XRotation)、Y轴旋转(YRotation)、Z轴旋转(ZRotation)属性建立了运动表达式。如图8所示。

　图8 null层的运动表达式
图8中位置(Position)属性的运动表达式：
　　src=thisComp.layer("Shape");
　　t=time-1*src.effect("tc Echospace")("Repeater Delay ");
　　x=src.effect("tc Echospace")("X Offset").valueAtTime(t)*1;
　　//把Shape层EchoSpace效果中的X轴向在某时间点的偏移值赋予变量x
　　y=src.effect("tc Echospace")("Y Offset").valueAtTime(t)*1;
　　//Shape层的EchoSpace效果中的Y轴向在某时间点的偏移值赋予变量y
　　z=src.effect("tc Echospace")("Z Offset").valueAtTime(t)*1;
　　//Shape层的EchoSpace效果中的Z轴向在某时间点的偏移值赋予变量z
　　rx=src.effect("tc Echospace")("X Offset Random");
　　//Shape层的EchoSpace效果中的X轴向随机偏移值赋予变量rx
　　ry=src.effect("tc Echospace")("Y Offset Random");
　　//Shape层的EchoSpace效果中的Y轴向随机偏移值赋予变量ry
　　rz=src.effect("tc Echospace")("Z Offset Random");
　　//Shape层的EchoSpace效果中的Z轴向随机偏移值赋予变量rz
　　seedRandom(0,true);//随机函数不受时间影响
　　rnd=random(,);
　　//rnd的值在,之间随机变化
　　+rnd // x,y,z获取坐标值

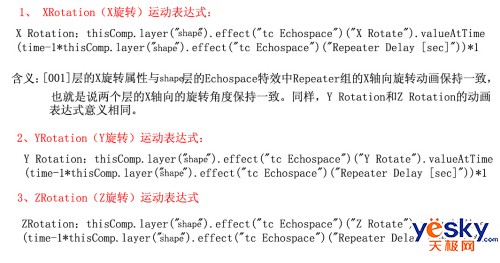

　　旋转属性运动表达式如图9所示：

　图9 旋转属性的运动表达式
