AutoCAD建模教程：直线沙发的制作（2）

来源：互联网 作者：未知 发布时间：2011-01-14 18:58:47 网友评论 0 条

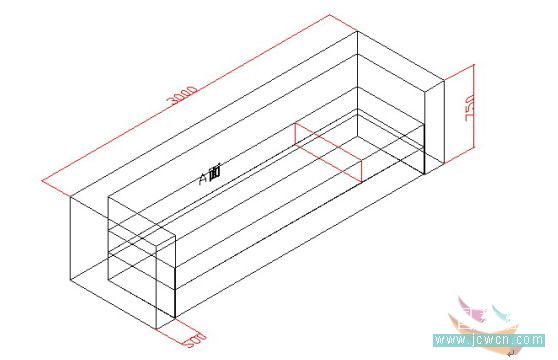

2. 本节主要运用平面拉申和实体编辑里的抽壳、剖切、拉什面、移动面、复制面、园角等命令。首先新建文件，设置图形界限（大一点就可以了），然后在俯视图中建立矩形，长为3000，宽为900。绘制好矩形后执行拉什命令，高度为750，角度为0。在执行抽壳命令，选择长方体，选中上面和前面、底面，回车，输入抽壳距离为200。然后用复制面命令，对抽壳完成后的几何体的A面进行复制，制定基点，距离1。然后拉什，高度690，角度0。接着在对拉申后的实体进行拉什面命令，高-500，角度0。调整坐标轴，Y轴向上，用复制对象命令向Y轴方向复制拉申后的长方体，距离250。然后再用移动面命令沿Y轴方向移动复制后的长方体的上面，值为-50。在用剖切命令对移动面后的实体进行剖切，剖切前要做一条650长的辅助线在实体右侧的任意一条横边上。完成后如图：
