【AutoCAD三维建模 01 】—拉升、倒角、并集
【三维练习题01】





        三维练习的第一题很简单，主要命令就是拉升、倒角，再加几个辅助命令。下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

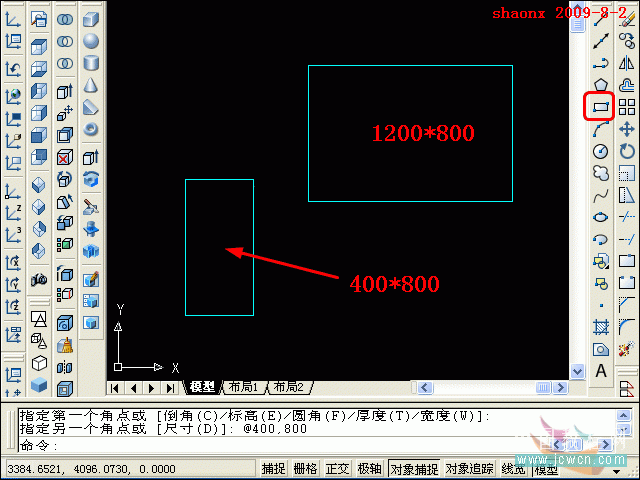

       1、打开CAD，先用二维的“矩形”命令，画1200*800和400*800两个矩形。

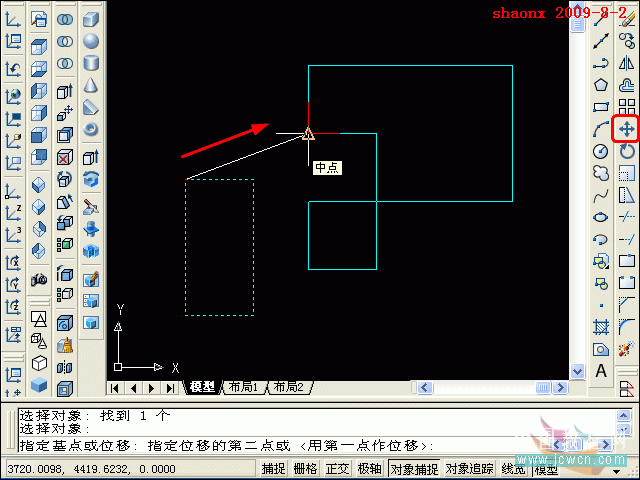

        2、用二维的“移动”命令，将小的矩形移动到大的矩形上去，移动基点为小矩形的左上角，目的地为大矩形的左边线的中点。
