AutoCAD三维建模系列教程：拉升、倒角、并集的应用（3）

来源：互联网 作者：未知 发布时间：2010-08-24 16:00:04 网友评论 0 条

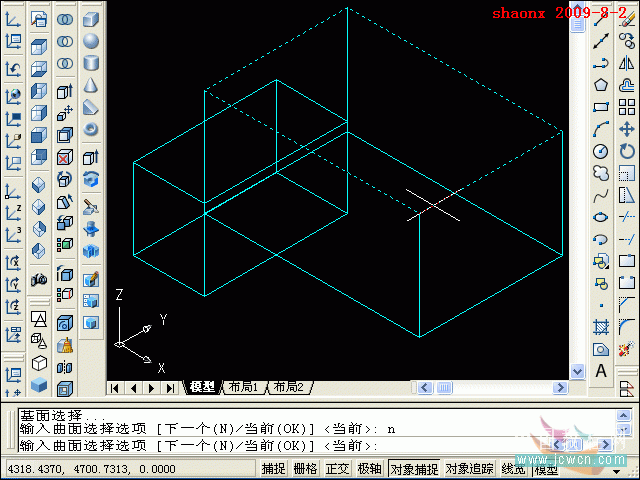

         6、接下来做倒角，用到的倒角命令是二维的“倒角”命令，点击“倒角”命令后，点击大实体上的一条边，则CAD会选中一个基面，如图，但我们要选择的基面是顶面，则要输入“n”后回车，选下一个。



           7、当CAD选中的基面转到顶面(虚线状况为选中的面)，符合要求时，回车确认。

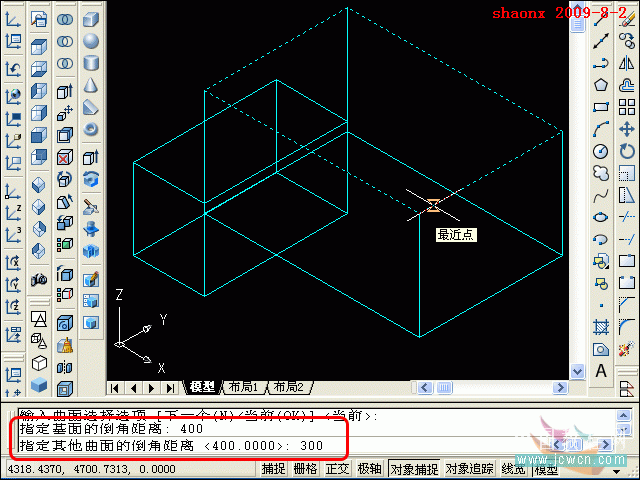

         8 、在CAD做三维用到倒角命令，一般是以边为倒角对象，边的两边有两个面，在选中的面这一边，是“基面”，另一边就是“其他面”，这个搞清了，倒角的距离就好办了。本题大的矩形倒角距离是：基面400，其他面300。



          9、距离输好后，要选择需要倒角的边，选中后呈虚线状，如下图的两条边。如要倒角一圈，则要另输入“L”加以区分，以后会用到。
