AutoCAD三维建模系列教程：拉升、倒角、并集的应用（5）

来源：互联网 作者：未知 发布时间：2010-08-24 16:00:04 网友评论 0 条

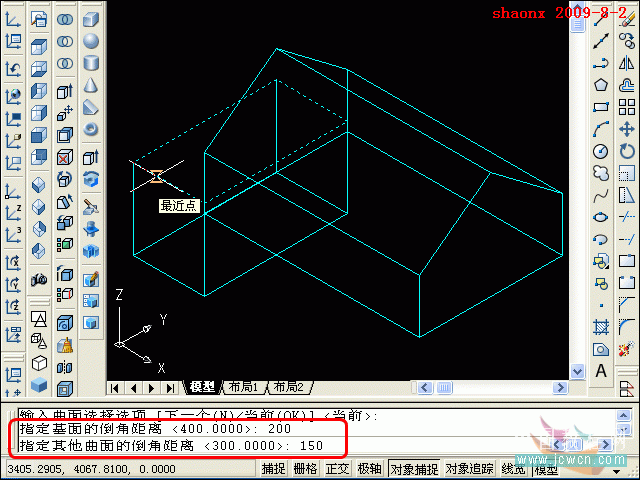

          13、小的矩形倒角距离是：基面200，其他面150。

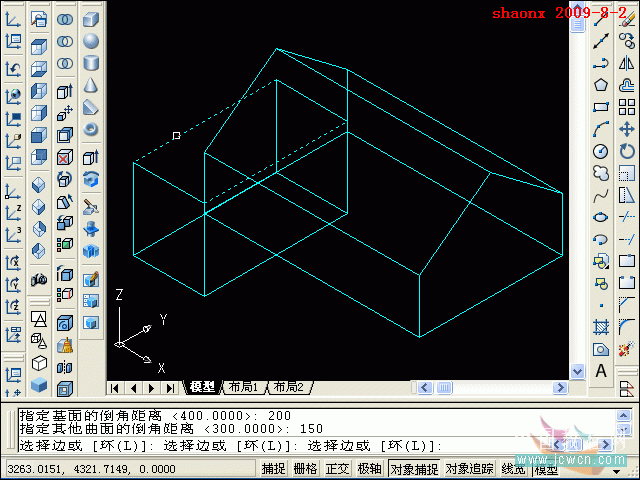

           14、距离输好后，要选择需要倒角的边，选中后呈虚线状，如下图的两条边。

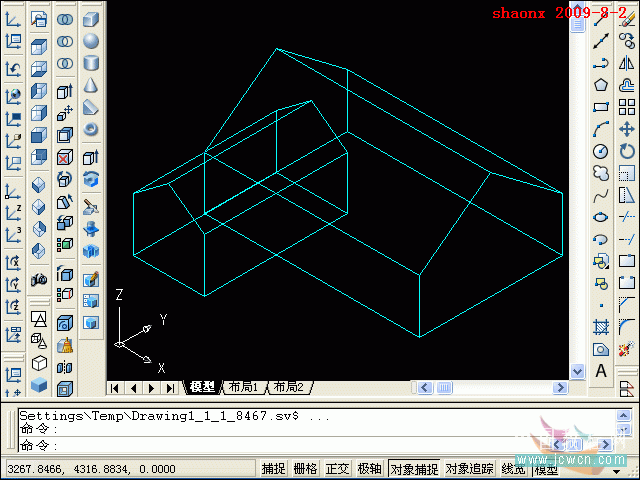

           15、回车确认后，小实体的倒角也完成了，看下图。

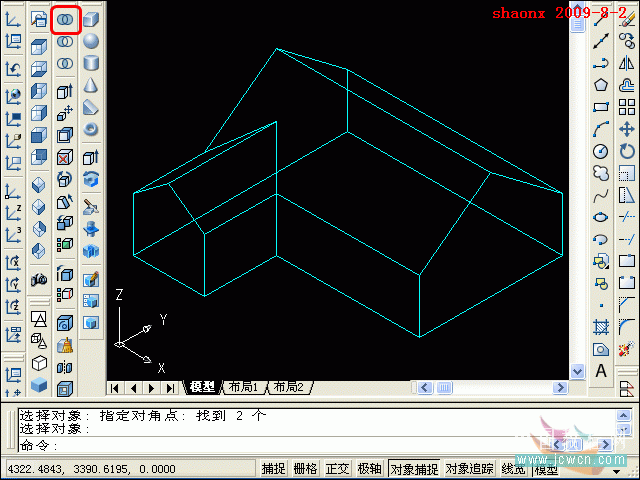

        16、接着，做“并集”，点击“布尔运算”的“并集”按钮后，选中两个实体，回车确认，两个实体就合二为一了，成为一体了，如下图。
