        以上是一个小卧室的CAD施工图，上面的分别是我做的北立面和东立面施工图，下面的分别是我的平面图和吊顶图。效果图的制作完全是根据施工图的尺寸及比例完成的。这样做出来的图真实且有更强的说服力。

图5　　

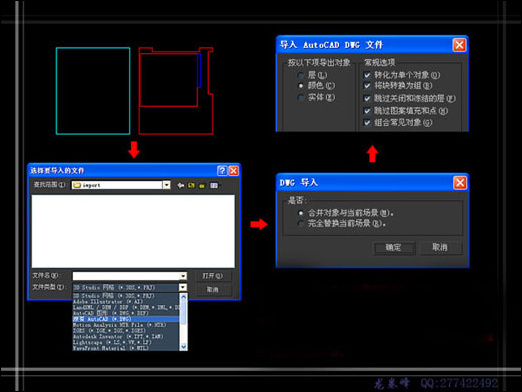

          我建模采用的方法是"CAD图形导入法，个人觉得这个方法方便、快捷、实用，制图比例更准确！先在CAD中描绘出卧室的边界和吊顶的轮廓，然后用3ds max导入保存好的CAD图形文件，步骤如图。不同颜色的CAD图形到3ds max中会变成一个独立的图形个体。

图6

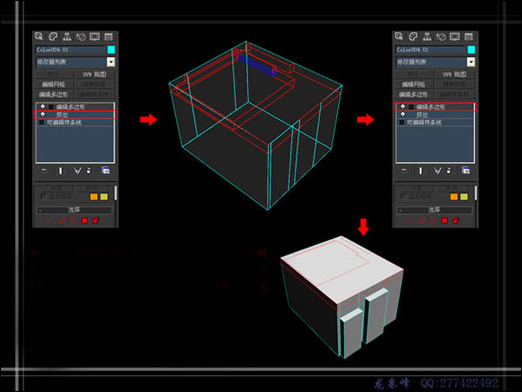

　　在3Ds max中给刚才导入的CAD图形加上挤出命令，然后再用编辑多边形命令对挤出的模型进行修改，编辑成需要的房间模型。吊顶的方法也是如此，其他一些衣柜，墙壁造型等都是采用这样的方法。各个人都有自己不同的建模方法尽管方法不同，但是最后追求的效果都是相同的。这里我只说明了我个人的方法，下面建模方面不作介绍（大家会看了吧，呵呵）

图7

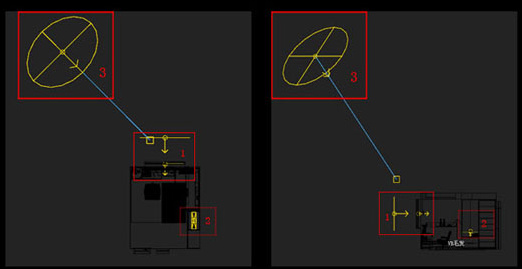

　　本案例中小卧室所表现的是白天天光的照明效果，时间为夏天下午5点钟左右。图中1为卧室的主光源（天光）；2为卧室的气氛光源(衣柜的暗光灯带)；3为卧室的第二个气氛光及太阳光。后两者为卧室的气氛光源，只是局部影响房间的照明效果，用做增强画面的质感和层次。
　　1为卧室的主光源。窗外的天光和环境光都是通过窗户照射进来的。环境光我用的是两个叠加的VR面光（窗户内侧的为淡橙色的VR面光，强度小些。窗户外面的为淡蓝色的VR面光，强度比前者大一些。叠加的灯光会使卧室内照明更充分，光线效果也更丰富一点，这也是我跟火星上的大虾们学的。呵呵……太阳光采用的是VR阳光系统，2号衣柜暗光带也是VR面光，稍稍带一点蓝色即可。
