3ds Max粒子系统教程-水管中流淌的水（4）

来源：互联网 作者：未知 发布时间：2010-09-06 20:59:05 网友评论 0 条

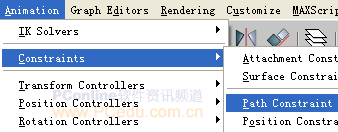

　　10、在视图当中选择“Speed By Icon01”的辅助对象，然后在主菜单中选择“Animation（动画）”>“Constraints（约束）”>“Path　Constraint（路径约束）”，此时在视图中移动鼠标，我们可以看见类似橡皮筋的虚线将图标与鼠标光标连接起来，此时软件正在请求要跟随的路径即样条曲线，在视图当中，我们单击水管中心的样条曲线Line01。选择“Speed By Icon01”的辅助对象，然后在“Motion（运动）”命令面板上，在Path　Opations（路径参数）”卷展栏上，勾选Follow项，然后在Axis（轴）选项上，勾选ｚ轴。

图1－10

　　11、在“Particle　View（粒子视图）”当中，单击“Speed By Icon01”操作符，然后在其右侧的参数命令面板上的“Icon　Animation（图标动画）”组中，确保选项为“Event　Duration（事件期间）”处于活动状态，这样“Speed By Icon 01”图标就在在动画期间被约束到了“Line01”样条曲线上，并且与样条线垂直，如果此时播放动画，我们会看见粒子明显跟随“Speed By Icon01”辅助对象运动，如图1－11所示。

图1－11

　　12、将粒子转换为箭头。当前在粒子视图当中只包含“Render”和“Display”操作符，但是我们没有指定给粒子形状，因此，粒子在视图当中显示为任意形状，我们可以使用“Display”操作符来更改粒子的显示的方式。我们将通过使用“Shape Instance”和“Display”操作符来使粒子在场景中显示为箭头形状。首先单击“Display”操作符，然后在其右侧的参数命令面板上将“Type（类型）”更改为“Geometry（几何体）”，如图1－12所示。

图1－12

　　13、在Particle　View（粒子视图）当中，从仓库中将“Shape Instance”操作符拖入“Emitter”事件当中的任意位置，在放置的时候要确保在蓝线出现时才能将其放置，“Shape Instance”操作符允许我们将场景中的网格对象用作粒子，如图1－13所示。

图1－13

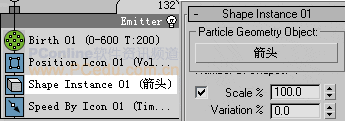

　　14、在Particle　View（粒子视图）当中，单击“Emitter”事件中当中的“Shape Instance”操作符，然后在其右侧的参数命令面板上，单击“Particle　Geometry　Object（粒子几何体对象）”下的ＮＯＮＥ按钮，然后在场景中单击选择箭头对象，此时箭头名称将会出现在按钮上，勾选Scale（缩放）选项，设置其值为100，如图1－14所示。

图1－14
