            3ds Max动画教程-装配腿部和脚部

装配腿部和脚部

在本课程中，您将开始为前面的“角色骨骼”教程中的角色设置装备。

您将创建 IK 链和自定义对象来控制腿部和脚部，这样只需移动或旋转控制对象即可影响整条腿，而不是单独确定每块腿骨的姿势。您还将添加自定义属性并将这些属性与 IK 链关联，使您只需在“修改”面板上更改参数，即可为脚部旋转设置动画。

如果您不熟悉 IK 链的概念，请先完成角色装配简介教程中的设置 IK 解算器一课，然后再完成此课程。如果您不熟悉自定义属性和关联的概念，请参见关联自定义属性一课。

打开场景文件：

• 打开 \tutorials\character_animation\character_rigging 文件夹中的 char_rigging01.0.max。

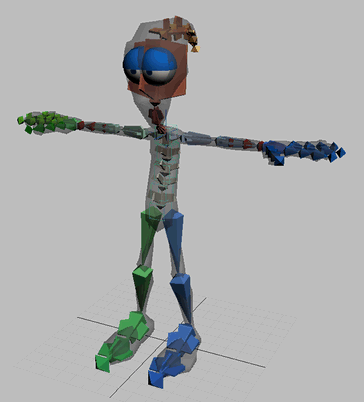

  此文件包含角色网格及其所有骨骼。与创建和编辑角色骨骼教程中的结果类似。

创建 IK 链：

在装配角色时，您希望可以控制脚部的每个部分。您会希望可以向上旋转脚跟开始步行运动，在脚跟到达特定点时，再向上旋转脚趾。为了创建这些控制，将需要为每块脚部骨骼创建一个 IK 链。

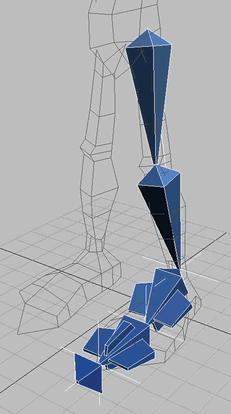

1. 在“前”视口或“透视”视口中，通过双击 upperLegLBONE 选择整条左腿。然后单击右键，从四元菜单中选择“隐藏未选定对象”。

   这样，您可以比较容易地单独处理左腿。

2. 仅选择 upperLegLBONE。

3. 选择“动画”菜单 >“IK 解算器”>“HI 解算器”，然后单击脚踝下方的骨骼 footLBONE。

   创建 IK 链。您可以看到新的十字线（该十字线是 IK 目标对象）以及一条从大腿到脚踝的 IK 链的起点引出的线。这会显示 IK 链中包含哪些骨骼。

   如果要试用 IK，选择 IK 目标（脚踝处的十字线）IK Chain 01 并四处移动。腿部和脚部将会移动。一定要撤消所做的任何移动。

4. 将 IK 链命名为 ankleLIKGOAL。

5. 选择 footLBONE。

6. 创建另一个 HI 解算器，以相邻的下一块骨骼 toeLBONE 作为终点，从而创建由一块骨骼组成的 IK 链。将此 IK 链命名为 ballLIKGOAL。

7. 创建第三个 IK 链，从 toeLBONE 到 toeTipLBONE。将此 IK 链命名为 toeLIKGOAL。

   使用这些一块骨骼长度的 IK 链，不仅可以使脚部平稳地站立，而且可以产生其他类型的运动，例如脚跟抬起和脚趾旋转。
