3ds max 2011放样建模:设计酒类广告（5）

来源：互联网 作者：未知 发布时间：2010-09-09 18:53:11 网友评论 0 条

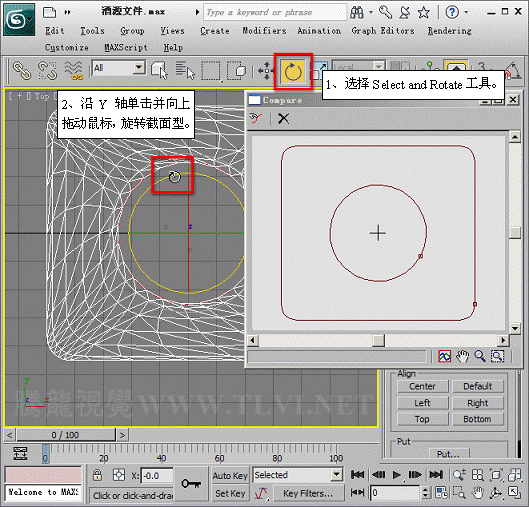

（9）根据Compare对话框的显示，旋转截面型，使其首顶点相匹配。

提示：在创建一些不规则截面的模型时，有时还需要使截面型的顶点数目相近或一致，否则即使首顶点相匹配也仍会出现错误的结果，例如一个正圆有4个顶点，如果另一个不规则截面型顶点数目大于4个，要增加正圆的顶点，使其与不规则截面顶点数目一致。

提示：使用Compare对话框可以拾取截面型，并观察截面型首顶点的位置，在Compare对话框的显示窗中，拾取的截面型首顶点以矩形点形式显示，使用户能够很方便地进行观察。Compare对话框只能够显示图形和其首顶点的位置，使用户更容易观察和操作，该工具不能改变对象形态。

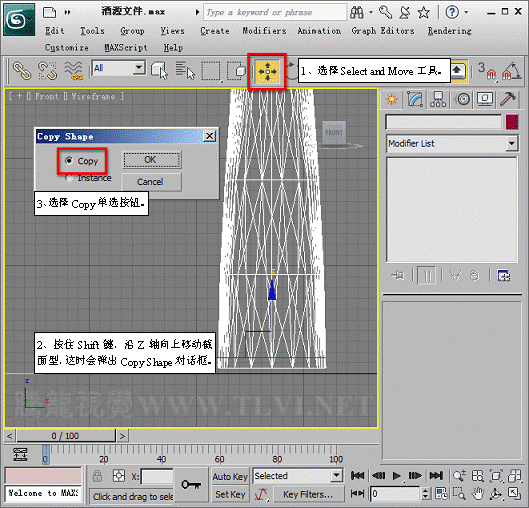

（10）截面型是可以复制的，并能够进行缩放、旋转、移动等变换操作，所以可以通过复制截面的方式来编辑放样对象外形。确定仍处于Loft001的Shape子对象层，在Front视图中选择Loft001最底部的截面型，将其复制。

技巧：由于截面型的首顶点已经匹配，所以不需要在复制后重新进行编辑，在制作实例时先匹配首顶点，然后复制，可以提高工作效率。

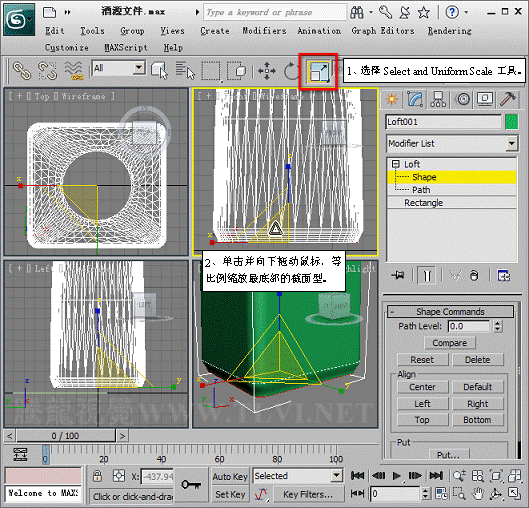

（11）在Front视图中选择Loft001最底部的截面型，将其缩放。
