3ds max 2011教程:Path Deform Binding修改器（1）

来源：互联网 作者：未知 发布时间：2010-09-09 20:51:12 网友评论 0 条

       3ds max 2011教程:Path Deform Binding修改器
       最近有很多网友提问，不知应该怎样创建沿特定路径弯曲的模型（例如建筑物金属镂空框架、特殊的手饰、花边等），为了解答这个问题，为读者准备了“醉”实例，该实例内容为一个开瓶器喝得醉醺醺靠在酒瓶上，开瓶器的弯曲是建模的难点，使用直接建模或者Bernd修改器等常规的建模方法，很难使模型到达准确位置，并且一旦模型完成后，很难对其进行修改，在本实例中，使用了Path Deform Binding修改器来辅助创建模型，可以快捷方便地完成模型创建，并且可以很容易的对其进行修改，以下就将为各位网友讲解具体的操作步骤。在制作本实例之前，需要首先下载素材文件。

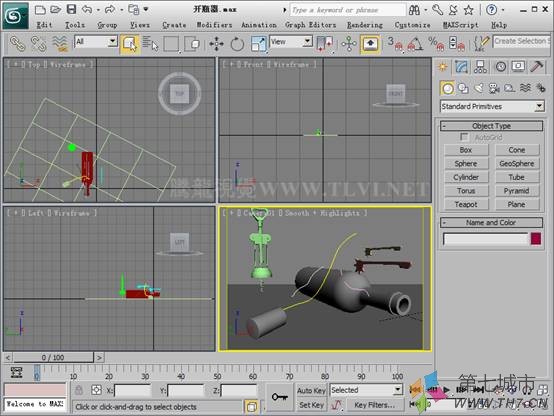

（1）运行3ds max 2011，打开素材“开瓶器.max”文件。

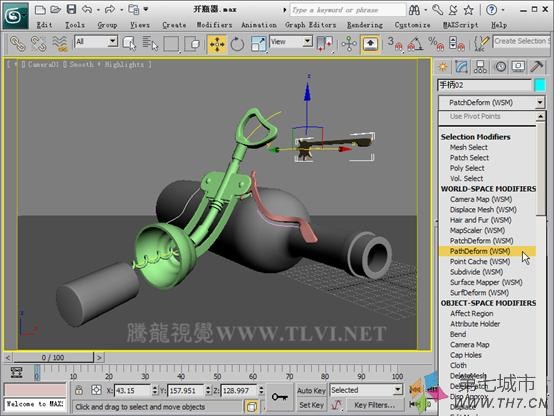

（2）在场景中选择“开瓶器”对象，进入“修改”面板，为该对象添加一个Path Deform（WSM）修改器。
注意：用于适应路径的模型必须有足够的分段数，如果是合并多个对象，各对象的分段数要接近，否则会因没有足够的子对象而出现错误的结果。
（3）在Parameters卷展栏内激活Pick Pith按钮，然后在场景中单击“开瓶器路径”对象。
（4）将模型沿Y轴适应路径。
（5）接下来需要对其参数进行调整，使其形态更为自然。分别对Percent中的参数和Rotation中的参数进行设置。
提示：Percent参数根据路径长度的百分比，沿着路径移动对象；Rotation参数根据路径旋转对象。
技巧：在编辑对象时，不仅可以通过编辑修改器参数来编辑对象，也可以通过编辑路径顶点来编辑对象。
注意：使用Path Deform修改器的对象在应用变换操作时（移动、缩放、旋转），必须同时选择路径和源对象执行变换操作，否则源对象会产生错误的变形。
（6）在场景中选择“手柄01”对象，为该对象添加一个Path Deform（WSM）修改器。
（7）在Parameters卷展栏内激活Pick Pith按钮，然后在场景中单击“手柄路径01”对象。然后使模型沿X轴适应路径。
（8）在Rotation参数栏内输入参数值。
（9）在场景中选择“手柄02”对象，为该对象添加一个Path Deform（WSM）修改器。
