        3DsMAX实例教程-窗格透光效果模拟

        在一些3D制作的三维场景中常常会看到自然光从窗户外面透进室内的效果，柔和的光线洒在屋内的地面上，看起来非常真实自然。下面我们就来用3DsMAX制作这样一种透光效果。
　　制作软件：3DsMAX6.0中文版（其他版本类似）

　　制作过程：

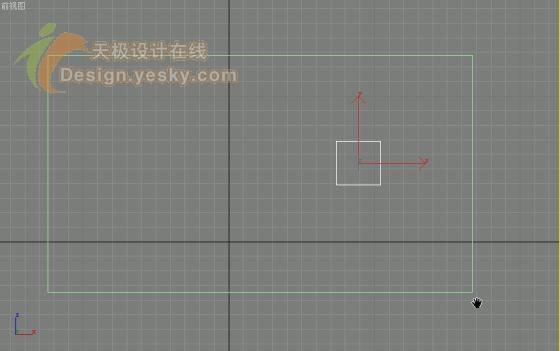

　　1、选择文件中的重设命令，重新设置系统。然后单击“创建”按钮，进入创建命名面板，选择“几何体”按钮，点击“方体”按钮，在正面视图中创建一个长方体，参数设置长度为60，宽度为250，高度为5，如图1所示: 图1

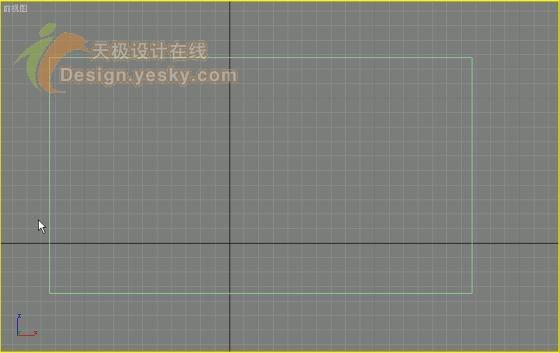

　　接着用同样的方法在正面视图中创建一个长度为50，宽度为50，高度为10的方体，如图2所示:

图2

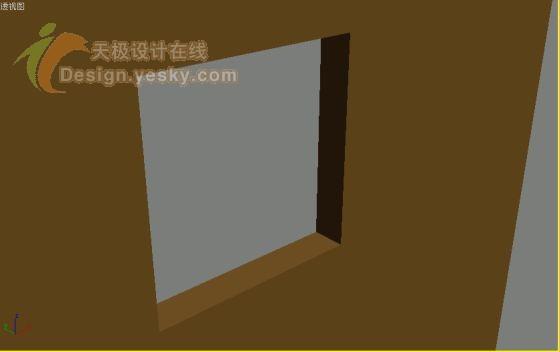

　　2、在创建命令面板中单击“几何体”按钮，选择“标准几何体”下拉列表中的“复合物体”选项。选中视图中的大的长方体，点击“物体类型”卷展栏下的“布尔运算”按钮，然后再点击“拾取布尔运算”卷展栏下的“拾取物体B”按钮，在视图中单击小的长方体，此时的图形如图3所示，并命名为正墙。

图3
