3DsMAX实例教程-绘制次世代游戏场景(2)
来源:互联网 作者:未知 发布时间:2010-09-12 15:43:11 网友评论 0 条
这是我在网上找到的威尼斯圣马可大教堂(Basilica San Marco)的照片——拱形的石柱下面放上水车就能够看到我们的原画影子了。
掌握作品的大体感觉后,就要考虑个别重要物件的设计逻辑。在图片中,玩家会看到的就是木头材质的水车和桥面,但是桥柱挡住了我们看到水车全部面貌的视线,这时候我们可以找到现实生活中的水车作为参考,加上自己的再设计就会有比较理想的效果。
二、模型制作
1、制作分析

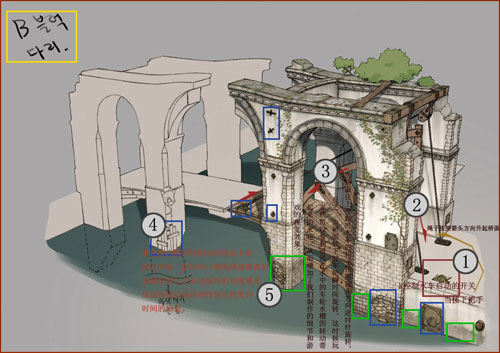

在我们学习的过程中,每做一个东西,老师都要让我们把原画仔细分析一下,这是一个很好的过程,一方面进一步了解题材,一方面又会生成很多有用的想法。在分析这张原画时,我主要研究了一下桥面和水轮的运转逻辑。(图03)
图03
①控制水车启动和关闭的开关。
②绳子按照此箭头方向拉动,吊起桥面。
③当桥面往上升起时水车的轮子按照箭头方向逆时针旋转, 反之,当桥面放下时车轮瞬时间旋转,这时候玩家就可以看到浸没在水中的车轮水槽因转动带起来的水花。
④蓝色框内因桥柱的损坏而加上的固定木板、因风吹日晒而锈迹斑斑的金属材质以及石柱损坏的程度。

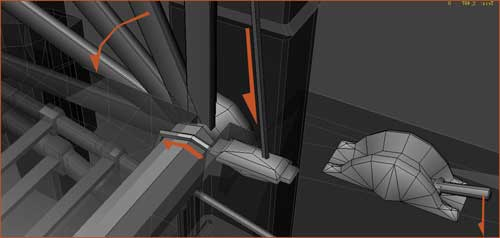

下面的示意图是我和朋友讨论后得到的一个设计方案,黄色的箭头就代表着水轮的运作逻辑,图片制作稍微简单点,希望大家可以看明白。(图04)
图04
当桥在升起的时候,我想水车轮会逆时针转动,其中一部分就会浸没在水中,时间长了自然会留下很多潮湿的痕迹,反之,当玩家需要通过此桥,桥面放下,车轮瞬时针转动,早已浸没在水中的轮槽(轮槽在下面的模型图片上可以看到)就会因转动激起部分水花,这样的分析不仅更加贴近实际生活,也增加了我们作品的制作细节,同时也添增游戏的视觉效果。墙面设计比较简单,我们就可以在藤蔓上多花些功夫来装饰干净的墙面。在上面的图片中蓝色框内因桥柱的损坏而加上的固定木板、因风吹日晒而锈迹斑斑的金属材质以及石柱损坏的程度都是原画给我们提供的桥使用程度和存在时间的信息。
类似的分析我做了蛮多,也和我的同学朋友们做过一些讨论,这些工作对我的制作过程有了很大的帮助。
2、搭建简单的结构模型

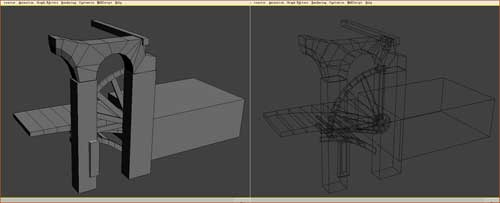

这是指导老师教我们的方法,也是游戏制作中常用的方法,开始制作的时候首先搭建一个可以表示结构和比例的简单模型,这样可以确定比例和进一步了解自己的作品。(图05)
图05
