3DsMAX实例教程-绘制次世代游戏场景（7）

来源：互联网 作者：未知 发布时间：2010-09-12 15:43:11 网友评论 0 条

9、Normal map02

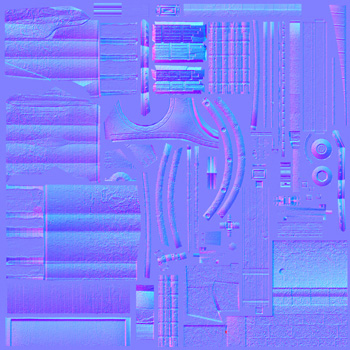

在这里我将其命名为Normal map02，它的处理主要是将我们绘制diffuse的时候绘画在贴图上面的纹理、脏迹和破损通过Photoshop插件NormalFilter和软件Crazybump转化成Normal信息，然后将此信息通过photoshop的图层模式叠加在我们已经做好的Normal map01上面，就得到了如图的一张完整Normal map。（图20）



图20

10、透明贴图

至此，已经制作完成了Diffuse map 、Specular map 、Normal map三张主要的贴图。接下来是制作整个场景的透明贴图。

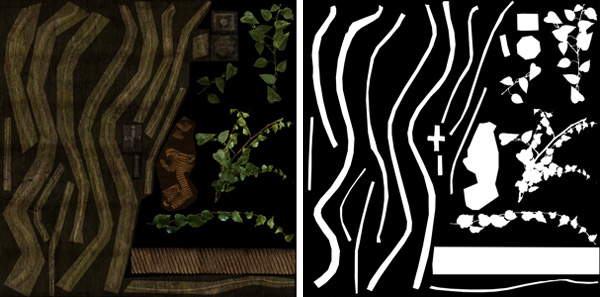

透明贴图是通过Alpha通道将需要显示的部分显示不需要显示的地方透明化的一张贴图，用于制作植被、链条、布料、头发等需要有贴图部分透明的物件。在这里我主要制作一些藤蔓和墙面上的铁钉。藤蔓的制作为整个作品增添很多大自然的生气，而墙面的铁钉制作主要是为了使有UV共用的墙面增加一些不同点，从下面的图中我们可以看到，左右墙面上的铁钉数量、方向、大小都有着略微的变化。这样的做法就可以改善因为UV共用而造成的桥面相同信息过多的情况，也让我们的作品有了更加丰富的细节！（图21）



图21

因为枝蔓在这个作品中用得比较多，我还是给每个藤蔓，每个叶子增加上了Normal的细节，来增加真实、厚实的感觉。（图22）



图22
