       3DS Max建模教程-打造吉它与萨克斯
        制作思路方法简介：对于吉它的制作，我们首先要选择制作工具，这里我们打算使用３ＤＳ　ＭＡＸ５软件进行制作，接下来就要确定制作中所使用的方法，通过对吉它进行观察，我们的想法是在３ＤＳ　ＭＡＸ 软件中不使用一种建模方法来制作，因为如果只使用一种建模方法的话会有很多的局限性，这篇教程里用到的建模方法主要有３ＤＳ　ＭＡＸ５中的ＮＵＲＢＳ工具、ＥＤＩＴＡＢＬＥ　ＰＯＬＹ工具、ＥＤＩＴＡＢＬＥ　ＭＥＳＨ工具、放样建模工具等，下面我们就开始进行我们的吉它建模。（点击这里下载作品源文件）

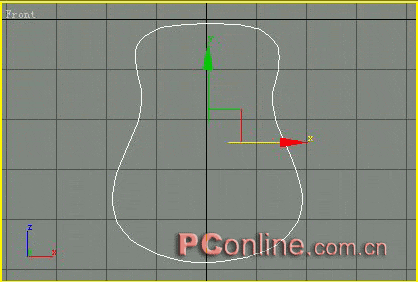

　　１、打开３ＤＳ　ＭＡＸ５软件，单击工具栏中的ＳＨＡＰＥＳ钮，在其下的下拉列表中选择ＮＵＲＢＳ　ＣＵＲＶＥＳ项，然后按下ＣＶ　ＣＵＲＶＥ钮，在ＦＲＯＮＴ视图中画出吉它主体部分的轮廓线，如图ＪＴ１所示。

图JT01

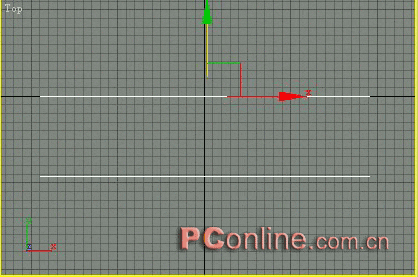

　　２、激活ＴＯＰ视图，然后按下键盘上的ＳＨＩＦＴ键，使用鼠标在ＴＯＰ视图中沿Ｙ轴拖动我们绘制的曲线复制出一个新的曲线，如图ＪＴ２所示。

图JT02

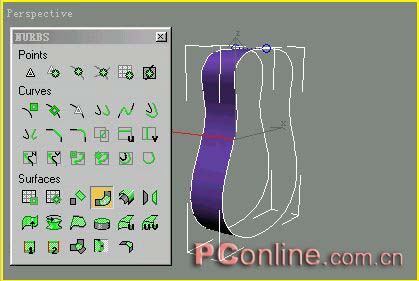

        ３、选择其中的一条曲线，然后单击ＭＯＤＩＦＹ钮进入修改命令面板中，单击修改命令面板上的ＡＴＴＡＣＨ钮，然后再单击另一条曲线，这样我们就将这两条曲线结合成了一个整体。 然后在ＮＵＲＢＳ工具箱中选择ＣＲＥＡＴＥ　ＢＬＥＮＤ　ＳＵＲＦＡＣＥ命令，然后分别单击两条曲线，这样就在两条曲线之间建立了一个融合的曲面，如图ＪＴ３所示，如果融合以后看不到曲面，可能是法线反了，我们可以单击修命令面板上的ＦＬＩＰ钮进行法线反转。

图JT03
