         LightWave实例教程：棱镜光谱
第一步：建模
         首先你需要建一个棱柱。需要里、外两层表面。所以拷贝和粘贴刚刚创建的物体，翻转它的表面，命名内表面物体另外一个表面名字。还有一个地面，使得caustics能够显示。
第二步：设置场景加入棱柱和地面
        转到layout，打开表面编辑器。你可以把材质设置为你以前看到过的，所以如果你想创建一种非常闪亮的像范例图片的玻璃。你应该把diffuse设置低于0.5％，specularity高于90％ ，reflection为60％，transparency为99％，把设置好的表面拷贝粘贴到内表面，这些数值都不会影响棱柱，所以可以随自己的喜欢而设置，但是最少物体是透明的。使地面的diffuse为100％，稍后我们做caustics效果的时候再调整它。
第三步：refraction index（折射指数）

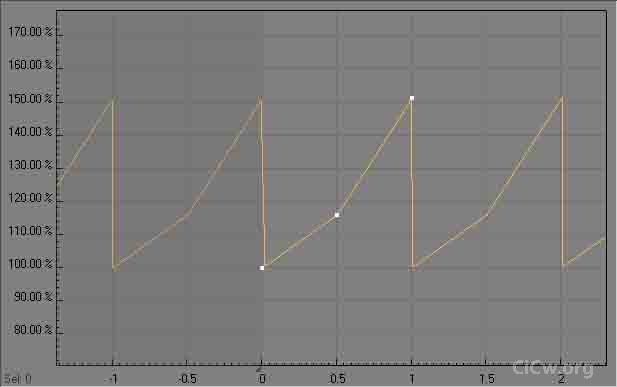

        打开外表面的refraction index包络(内表面设置为10.)。现在你需要在0.5和1.0的位置之间设置一些关键祯（使用小数祯你必须在General Options打开Allow Fractional Current Frame）数值显示为百分比，100％表示：refraction index为1.0，200％表示：refraction index为2.0。设置关键祯1.0为150％和关键祯0.5为110％，这些数值表示不同波长的光线的refraction index。如果你使用的是LIGHTWAVE的拾色器，你可以看到不同颜色表示相应的不同的波长。记得设置Pre和Post behavior为重复，改变key types为linear，然后我们就可以渲染动画了。
        在0.5祯的数值为110％意味着：我们想1.1的refraction index赋予红光，1.0时使用150%表示1.5的refraction index赋予紫光。其他颜色和refraction indexes在0.5和1.0之间以内插值替换的。但我们稍后会恢复这些数值的。

第四步： 灯光颜色和caustics

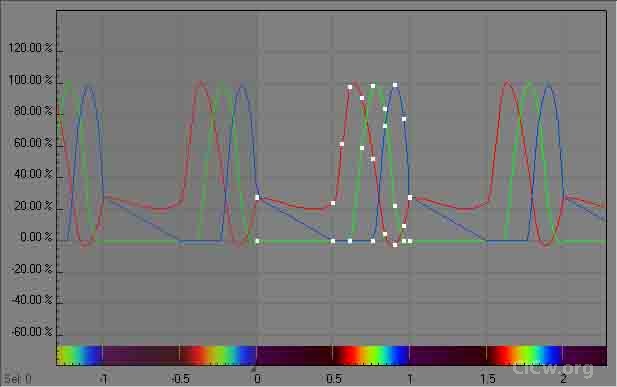

        我们下一步所要做的是加一些灯光到场景里面。这里推荐使用聚光灯，因为用聚光灯作出来的caustics效果比较好。打开灯光的颜色拾色器，你必需使颜色包络像拾色器中的光波长，在0.5和1.0之间挤压它，像上一步我们对refraction index的做法一样。

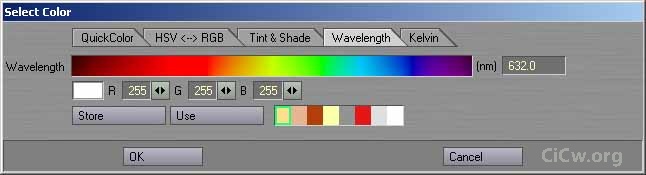

          开始在波长中加入一些新的祯和颜色，把你的鼠标指到新的祯上点击鼠标右键，选择打开拾色器（最后一项）——这是给包络选择颜色的方法。再次设置Pre和Post behavior为Repeat。然后到达Global Illumination（GI）编辑器，打开Caustics，不使用Cache，设置Accuracy为10000（这是最大的，不要问我为什么）Softness大约为25。如果你使用较少的accuracy结果是caustics会很快被计算出来但是效果很差，所以还是使用最大值吧。
