Lightwave实例教程：制作威士忌瓶子（1）

来源：互联网 作者：未知 发布时间：2010-10-10 20:41:51 网友评论 0 条

        Lightwave实例教程：制作威士忌瓶子
        因为 Lightwave 的 SubPatch 可以使用少量的可控多边形来生成酒瓶圆滑的边缘，还可根据摄像机与物体的距离来灵活调节模型的细分值，所以我们将在下面的步骤中使用这种方式建模。
1.测量瓶子的尺寸：
宽度=8.10cm
厚度=8.10cm
总高度=24.90cm
瓶颈高=11.40cm
瓶颈最大直径=3.50cm
瓶盖直径=3.00cm
2.根据测量的参数如下图建立3个 box，作为建模时参考尺寸的背景层。

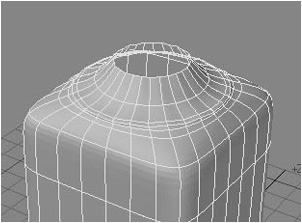

        现在开始真正的制作瓶子的模型。创建一个 box。其中 x 轴和y 轴的段数设为7，y 轴段数为1。使用 smooth shift 工具对底面进行几次倒角，以生成圆滑的瓶底边缘。删除掉上下两端的面，按 Tab 进入 SubPatch 模式。创建一个由28个点组成的 circle，将它移到 box 的上方，并通过 make polygon 命令手动将 circle 与 box 连接。（注意面的法线方向要保持向外）
4.同理制作瓶子的底部。通过 bandsaw 工具加入更多的细节来强化底部的边缘。

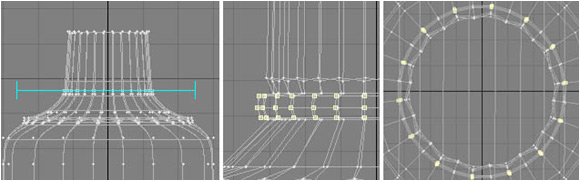

5.选择瓶体顶端的所有点，使用 extend 工具向上拉伸，然后间隔的选中一半的点，向上移动一点形成凹凸的皱褶。再次使用extend 工具向内拉伸。选中第一次 extend 生成的多边形，使用 bandsaw 工具如下图所示切分表面。
6.再次 extend 得到下图所示模型。
