         Lightwave建模教程：酒瓶教程
Philip Meyer写过一个大体关于Jack Daniel的酒瓶建模和灯光的Lightwave教程，这个教程主要是研究表面
01，制作Jack Daniel的酒瓶
　　Philip Meyer写过一个大体关于Jack Daniel的酒瓶建模和灯光的Lightwave教程，这个教程主要是研究表面，如果你不想建模，可以从这个地址上下载：http://www.the123d.com/tutorial/lightwave3/JD_Tute.zip，只是在你没做完这个教程之前不要把整瓶酒都喝完了就成。

02，介绍
　　就象开始说的，我大部分时间都会集中在制作模型部分，这样可以给你介绍关于建模一个很好的开始。如果你不想建模或者想学习一下作者的模型，和场景的纵深，可以到这个地址下载：http://www.the123d.com/tutorial/lightwave3/JD_Tute.zip，实际上，当你有一个简单的计划的话，建模不会很难。第一件事情我们要决定是否分块进行建模。这个瓶子有很强的形体感，并且没有锐利的边角，而SubPatches是一个帮助保持面数不会太多的方法。另外一个SubPatches的优势就是能够控制模型的精度。当镜头很近的时候你可以提高模型的精度等级，如果拉远距离又可以减少精度。

现在让我们近距离观察一下这个酒瓶，你可以理解为一个BOX形状上放一个柱状物体。制作一个BOX不会很难，但是，在考虑线段数量的时候要考虑到瓶颈部位。瓶颈是一个凹凸型的，计算一下，应该将段数设置在14，那么我们就需要28个顶点，我们在X和Z轴分别分出7个线段（这需要确定你的Y轴是朝上的）。让我们看看这个瓶子的参数。
宽 = 8.10 cm
深 = 8.10 cm
总高度 = 24.90cm
瓶颈高度 = 11.40cm
瓶颈直径 = 3.50 cm
盖子直径 = 3.00 cm
03.开始制作

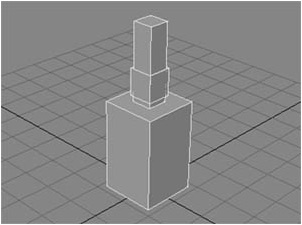

　　我们现在已经收集到了足够的信息了，下面我们开始建模吧。让我们先按照比例尺寸建立三个BOX，然后我们将一个参照图片放到背景层上面。借助眼睛我们就可以分辨不至于导致比例不对，能很好帮助我们把控。

04.瓶体

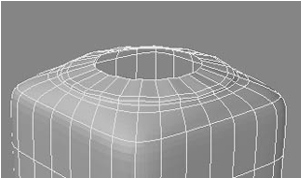

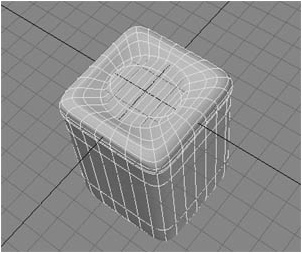

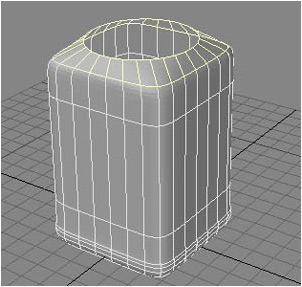

　　现在我们开始瓶体部分，建立一个BOX在X和Z轴上分别给7个分段，但是在Y轴只需要一个分段，选择底部的多边形，用BEVEL导几次，现在删除顶部和底部的面，使用TAB进入SUBPatch模式。在顶视图选择边角的顶点，STRETCH，让它们更圆润一些。制作一个28个顶点的圆正好放在BOX上面，然后使用POLY将它们连起来。
