Softimage实例教程：做一张可乐的Map（4）

来源：互联网 作者：未知 发布时间：2010-10-16 07:38:49 网友评论 0 条

选取屏幕左上方的Preferences/Create Modelling Relation（优先设置/创建交互建摸），在瓶体旋转成型后，如果有什么满意的地方，仍然可通过修改B-Spline来完成。

旋转瓶体，点击Surfance/Revolution（表面/旋转），如图设置控制面板


瓶体选择为Path（面片）的B-Spline类型，

Axis of revolution旋转坐标轴为Y轴

Degree（角度）为360度

Subdivision（细划分）设为15，在圆周上设置15个节点，

Step（步幅）设为4，即两节点之间的线段划分是4，那么，瓶体就是Subdivsion*step（15*4=60）,

设的值越大，瓶体越光滑，但面数就更多，占用的空间也就更大。

选择Close（关闭）关闭图形，形成一个封闭的实体。

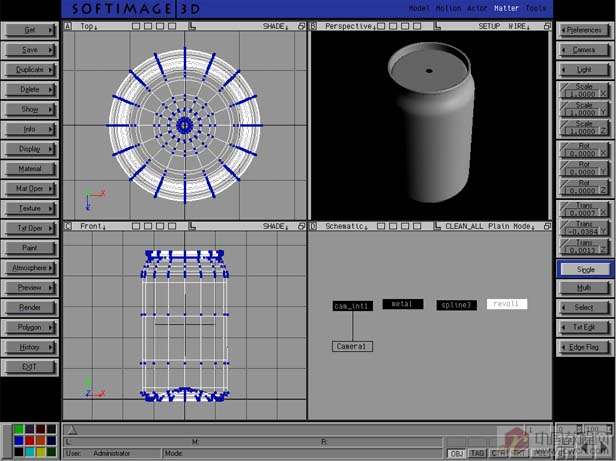

把摄像机视图该成Shade（实体）方式显示，结果如图：

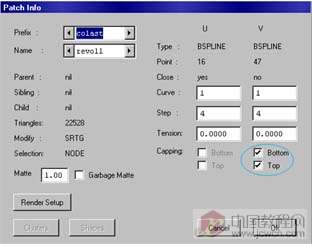

看瓶体有什么不满意的地方，修改B-Spline线条。但我们可以看到，可乐瓶顶端有一个黑洞，这是因为V轴没有封闭的缘故，现在我们可不喜欢这样。点取Info/Selection（信息/选择），封闭V轴的底部和顶部。如图：
