5.在上一节中我们测量了两个履带板的间距为253.8378mm，也就是说，履带完成一个变形过程将向前移动253.8378mm。
表达式将编写为：
(A/0.2538) % 1.0
A = move_null.pos(Time).x - master_null.pos(Time).x
表达式的含义是：
A：履带移动的距离
0.2538：履带板的间距
%1.0：将数值转换成百分比
从表达式中可看出 A 函数是通过两个空物体的差来得到履带移动的数值，下面我们来钱夹着两个空物体
6.通过"add/add null"添加一个空物体名为"master_null"（位于坐标原点的空物体，作为参照物）。

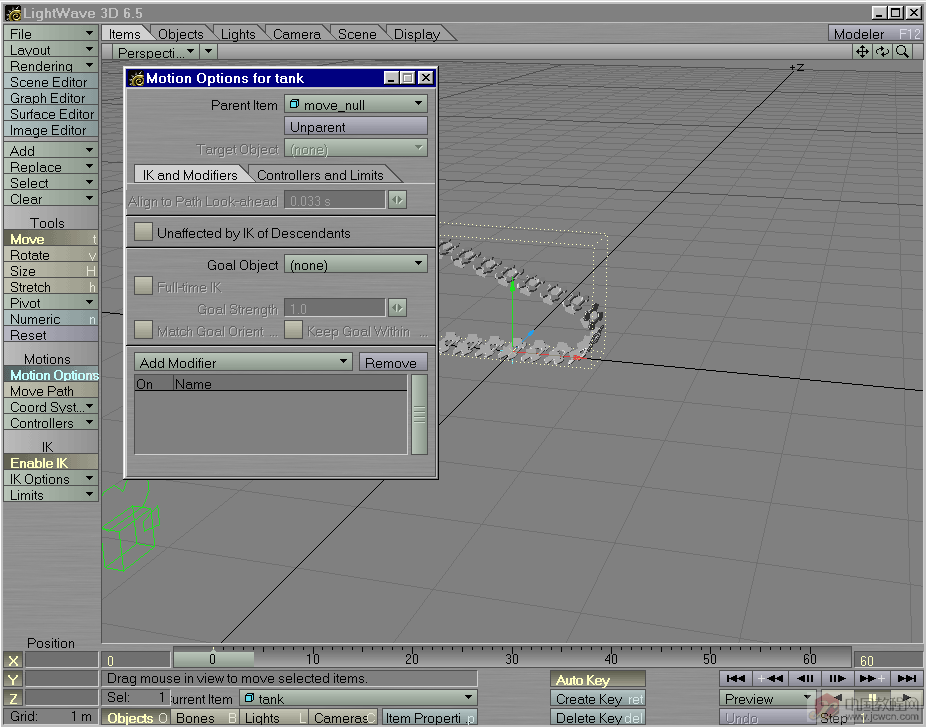

同理添加另一个名为"move_null"的空物体，选择履带物体，按"m"键打开"motion options"面板，在"Parent Item"下拉条中选择"move_null"作为父物体。

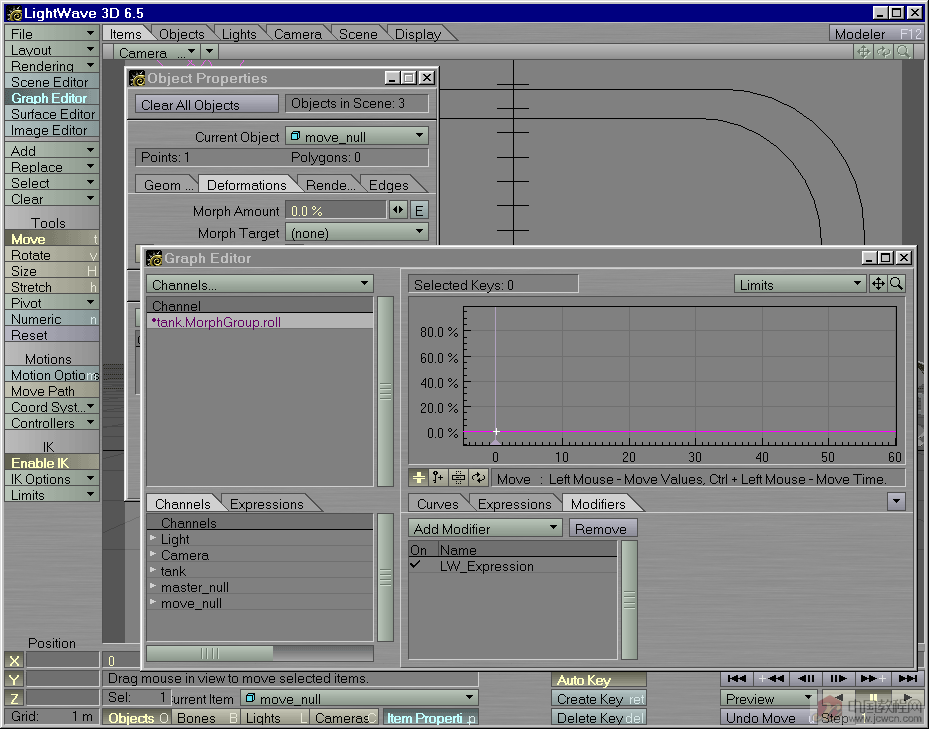

7.现在我们来为履带加入表达式。选择履带物体，再次打开"properties/deformation/morphmixer"，点击面板下方的 graph 按钮打开 Motion graph editor。面板左上的 Channel 中显示的为我们将要使用表达式进行控制的通道。如图在 modifier 子面板中添加一个 LW_Expression 表达式修改器。

8.双击 LW_Expression 弹出表达式输入对话框。如图输入在教程第5步时编写的表达式，点击"test expression"按钮检查表达式的正确性，点击 continue 按钮关闭对话框。
9.关闭所有面板，选择 move_null，沿 x 轴移动它，你可以看到履带跟随着空物体转动前进。

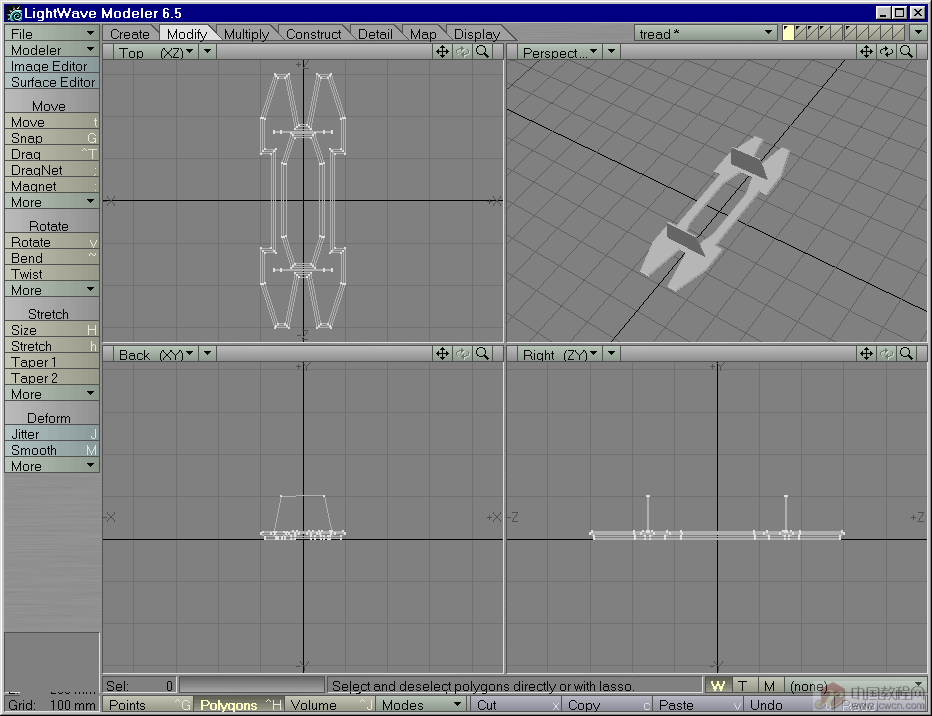

1.如下图所示制作一个 200mm 宽的履带板，使用 F2 和"rest on ground"命令使其在 xz 平面上居中平放。

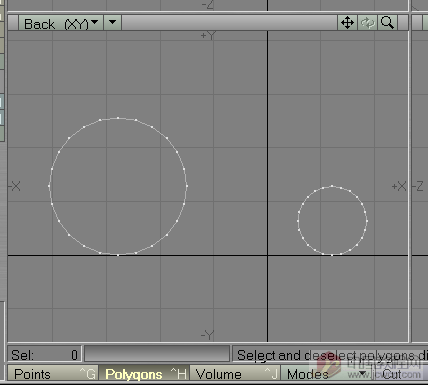

2.换到下一层绘制两个 disc 物体，同样使用"rest on ground"使其 y 轴最小值为0，并在 x 轴居中。
