Digital Fusion特效教程：插件帮AE创建三维运动特效（3）

来源：互联网 作者：未知 发布时间：2010-10-26 19:52:01 网友评论 0 条

5、Echospace效果重要参数介绍
Instances：确定创建新层的数量，必须在点击“Repeat”按钮之前设置好此参数。因为一共要创建10个层，因为上面已经创建了第1个SHAP层，所以这里的Instances 参数值为9。
Layer Delay [sec](层的延迟)，以秒计算。创建新层的时候，允许延迟，这时创建出来的层按时间顺序交错排列，相互错列的时间间隔正好是设定的延迟时间。该参数常用于创建延迟运动效果。和上面一样，必须在点击“Repeat”按钮之前设置好延迟时间。
Instance Visibility(可见性)：当选择此项为ON时，所有建立的新层和原始层一样，都具有相同的可见性，(如图6所示的眼睛图标)这个选择项有助于同时去掉所有层的可见性，而不需要一层一层的关闭可见性。当不选择此项时，所有层的可见性可以分别设置。
Repeat(重复)按钮，按下这个按钮，可以实现层的复制，你可以在时间线窗口中看到所有创建的新层，同时还创建同样数量的null层，最下面是一个Main层。Main层的作用是建立旋转对称中心和整个结构的position(位置),rotate(旋转)和scale(缩放)。
Clean(清除)按钮：清除所有建立的层，在清除Echospace效果之前先按下Clean(清除)按钮。如果不先按下Clean清除所有建立的层，系统会报告运动表达式出错。
Repeater Delay(重复延迟)：用于建立"Repeater"组中的参数运动延迟。
Transform Delay(转换合成延迟)：为原始层建立合成参数的运动延迟。当原始层开始运动(或旋转)的时候，经过延迟一段时间，新建立的复制层也跟着运动(或旋转)。
6、创建的层次及效果
如图6所示

图6 Echospace创建的层次及效果

从图5中我们可以看出，一共建立了10个Shape层，其中2#-10#Shape层为Echospace创建复制的新层，[000]-[009]null层和1个Main层为Echospace效果自动生成，Shape层、null层和Main层之间的Parent关系由系统自动建立，完全不需要手工操作，十分方便快捷，而且运动控制精度高。
7、运动表达式
在图7中，系统自动给2#-10#Shape复制层的轴心点(AnchorPoint)、位置(Position)、放大系数(SCALE)、Orientation(方位)、X轴旋转(XRotation)、Y轴旋转(YRotation)、Z轴旋转(ZRotation)、透明度(Opacity)属性建立了运动表达式。

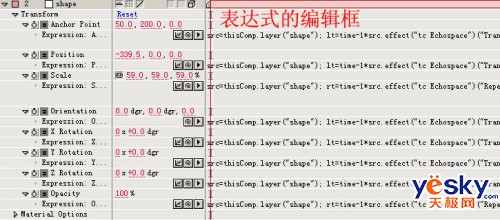

图7 Shape层的运动表达式

这里我们对图7中的表达式做一简单介绍：
1、AnchorPoint(轴心点)的运动表达式src="thisComp.layer("shape");//选择shape层lt=time-1*src.effect("tc" border="0" onload="if(this.width>screen.width*0.5) {this.resized=true; this.width=screen.width*0.5; this.alt="点击查看原图!";}" onmouseover="if(this.width>screen.width*0.5) {this.resized=true; this.width=screen.width*0.5;this.height=screen.height*0.5; this.style.cursor='hand'; this.alt="点击查看原图!";}" onclick="if(!this.resized) {return true;} else {window.open('thisComp.layer("shape");//选择shape层lt=time-1*src.effect("tc');} Echospace")("Transform Delay [sec]");src.anchorPoint.valueAtTime(lt)//shape复制层与shape原始层的Echospace特效Transform 轴心一致
2、Positon的运动表达式
src="thisComp.layer("shape");
图8 null层的运动表达式
图8中位置(Position)属性的运动表达式：
src="thisComp.layer("Shape");
图9 旋转属性的运动表达式
这样完全省去了手工输入代码，编写表达式的烦琐。真是快捷极了。是不是很方便？
步骤五、创建摄像机层
New->Camera，参数设置：

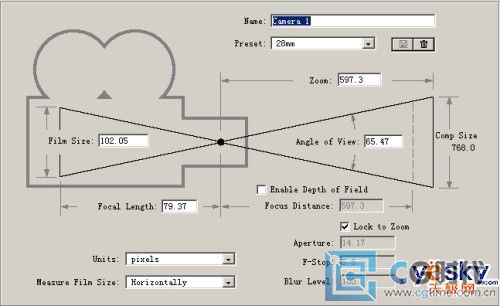

图10 摄象机层的设置
