         AutoCAD建模教程：公告牌制作流程

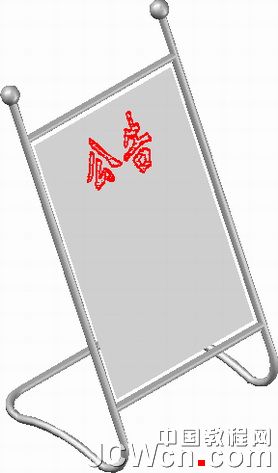

先来看看最终效果：

 本题用的主要方法：
1、应用“拉伸”命令的“路径”选项;
2、灵活设置UCS。
3、应用视图转换。
下面，是本习题的详细绘图步骤讲解。

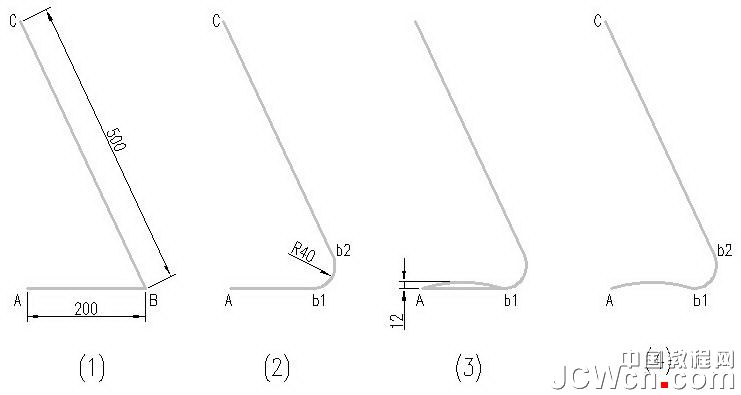

1、首先，绘制侧面框架一。

 (1)绘制框架的轮廓线。利用“PL”或“L”命令绘制轮廓线，两条线夹角可控制在65度。
(2)圆角连接框架。利用“F”命令，圆角两对象。
(3)在A和b1点两点之间作一圆弧，圆弧高度可如图所示。
(4)删掉下方的横线Ab1。
接下来，利用多段线的合并命令将以上对象合并为一个整体。

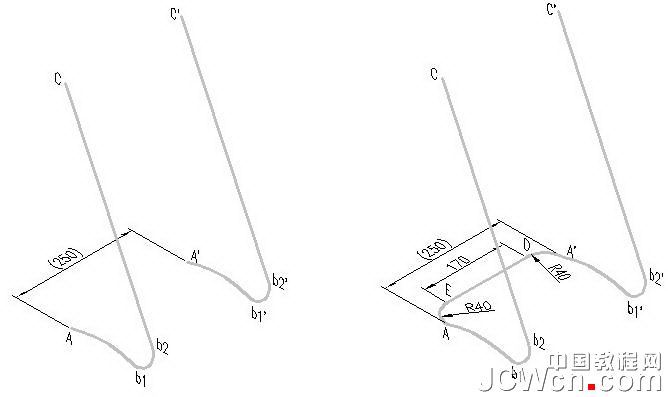

2、绘制另一侧的框架及底部框架。
