AutoCAD建模教程:制作钢丝绳(1)
来源:互联网 作者:未知 发布时间:2010-11-03 07:37:22 网友评论 0 条
AutoCAD建模教程:制作钢丝绳

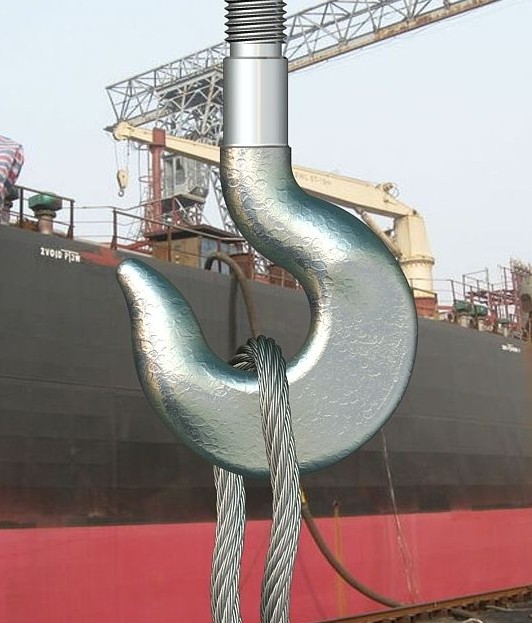

先看看最终的效果图:
制作步骤如下:

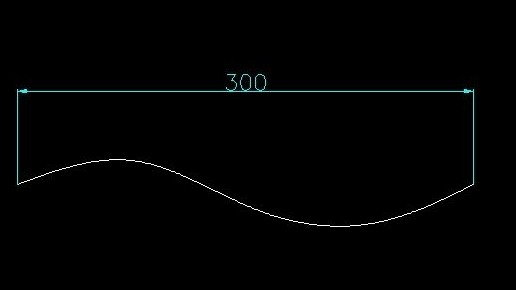

1、画一条曲线做钢丝绳的中心线(尺寸参考)
2、画一圆做钢丝绳的外径(尺寸参考R=6)分7等份,切、切、切画一小圆,以R6的圆心到小圆圆心作一圆,剪切等份线,留下七星线。同样在小圆内分7等份画一小小圆,并剪切等份线留下小七星线。如图:需要的是白图层线,粉红图层线就不需要了。
关键词:AutoCAD建模教程
