         AutoCAD实例教程：放样制作三维吊钩
        AutoCAD 2007版以后有了“放样”这一工具，给变截面的三维件制作带来很大方便。但在放样时如果操作不当，就会出现截面类型不对、路径无效等无法放样的提示。本教程以起重机吊钩的三维制作过程为例，介绍放样时应注意的问题。

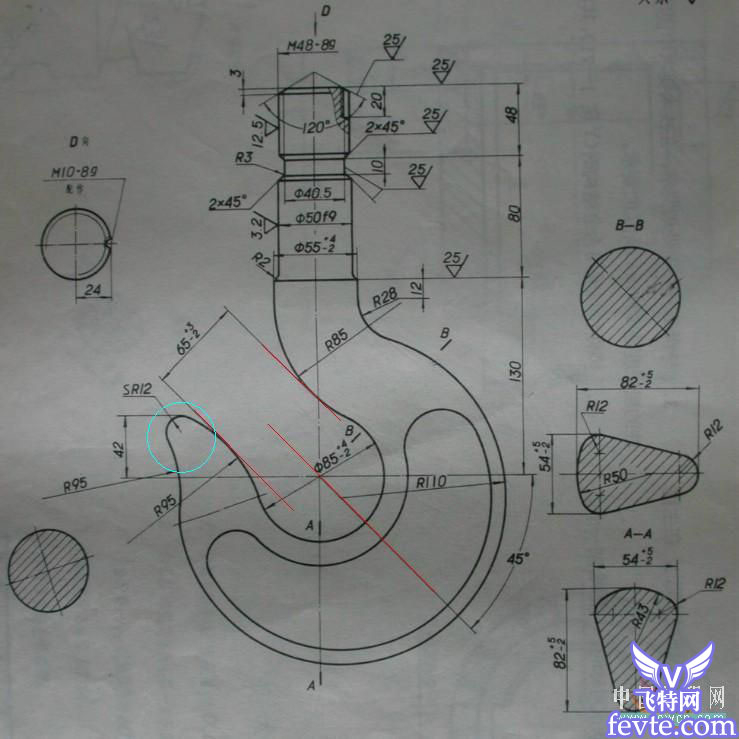

吊钩的平面图纸见图1：

图1

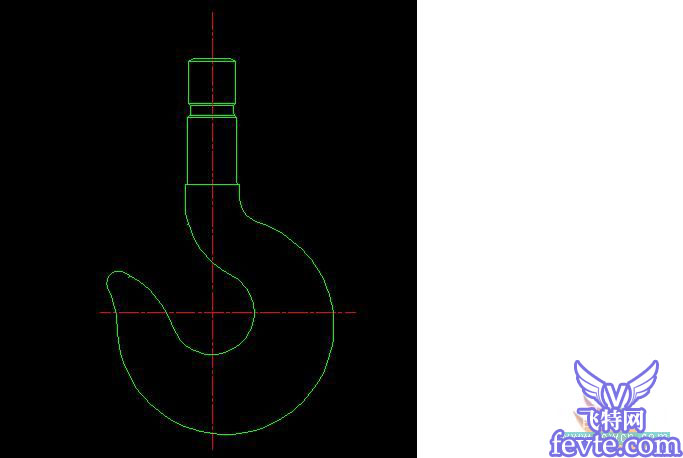

按图纸要求用CAD2007画出二维图见图2：

图2

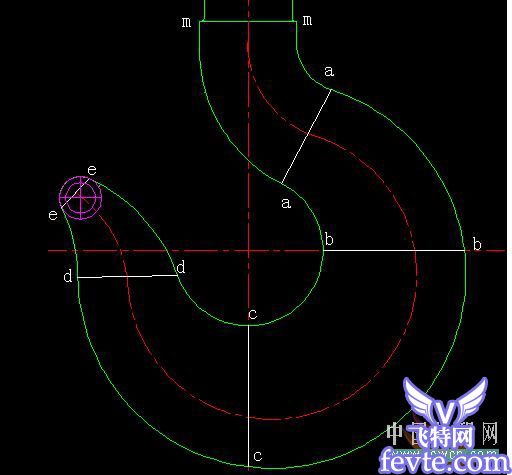

而要制作吊钩的三维图，必须先将钩形部划分出如图3所示6个断面：m－m、a－a、b－b、c－c、d－d、e－e。

图3
