一、各断面位置的确定
要注意的是，这6个断面的位置是不能随意选取的。M断面不用多讲，A断面是内外两轮廓线的切点的连线位置，B断面是水平位置的断面，C断面是垂直位置的断面，D断面也是内外轮廓线切点的连线位置，E断面则是内外轮廓线与球相切的两切点的连线位置。
之所以要这样分段，是因为图纸在上述各处要求的断面形状和尺寸都不一样。e-e断面是由于在该处内外轮廓与球相切后必然形成的一个圆断面（是小球的一个纬圆）。
要保证符合图纸要求的尺寸和形状，吊钩的钩形部应该按图3所示分5段放样。

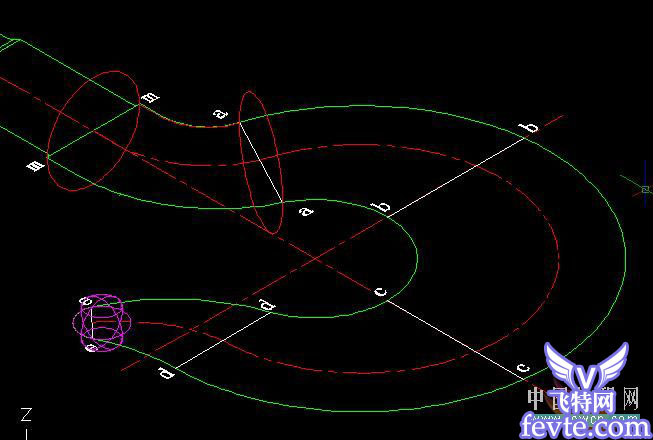

图4是m-a段的二维线框图：

图4

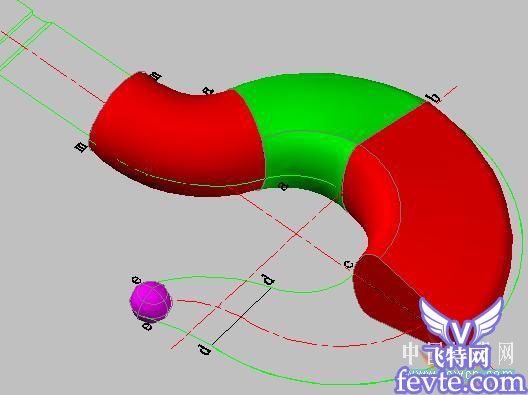

图5是m-a、a-b、b-c各段放样后的真实视觉样式图：

图5

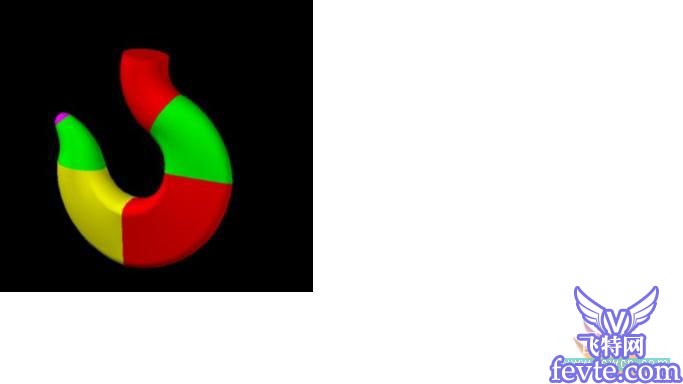

图6是经并集后的渲染图：

图6
