AutoCAD实例教程：放样制作三维吊钩（3）

来源：互联网 作者：未知 发布时间：2010-11-05 19:47:47 网友评论 0 条

二、放样时应注意的问题
1、断面图的处理

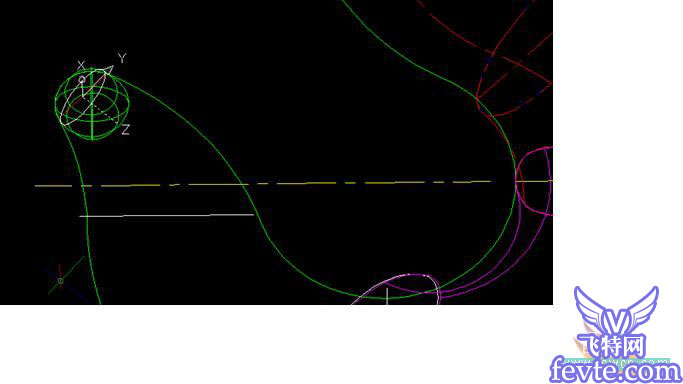

断面图必须位于所在截面内。因此，作各位置断面图时必须作UCS的转换。本人常用的办法是用Z轴矢量确定UCS的坐标方向，使Z轴位于该断面的法线方向。如图3中的e－e断面，将原点处于ee线的中点，再用ee线的中点和球心两点确定Z轴的方向（见下图 7），在此坐标系下，以ee线的中点为圆心，ee线长之半为半径画出的圆（画时注意捕捉到ee线的端点），必然准确位于所要求的断面位置(图中的白色圆)。

图7

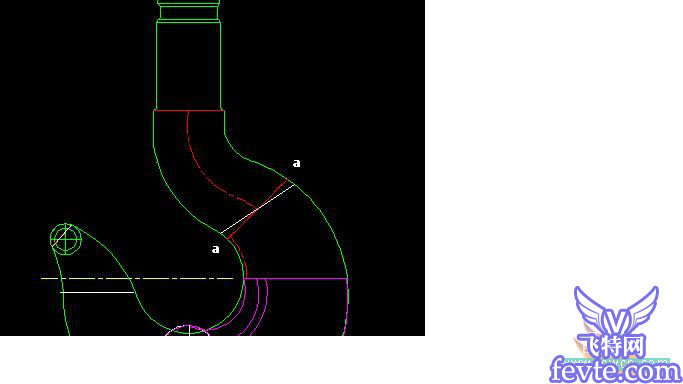

但在有些情况下，截面的法线方向不那么容易准确捕捉到，作出来的断面位置与所要求的有些偏差，此时可以用旋转的办法调整到要求的位置，如图8所示的aa断面，很可能画出的圆在主视图中看到的是白线位置，与要求的红线位置不重合。作一下旋转就可以了。

图8
