AutoCAD实例教程：放样制作三维吊钩（4）

来源：互联网 作者：未知 发布时间：2010-11-05 19:47:47 网友评论 0 条

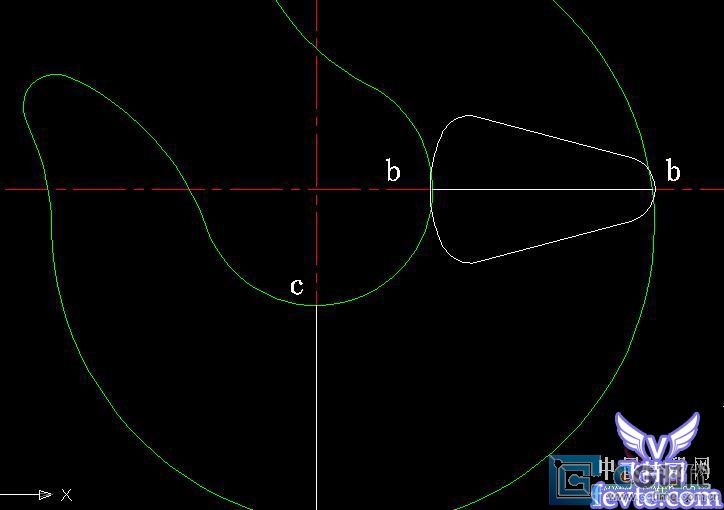

b-b位置的断面图，就在bb处对称画出,如图9所示（画出的是多线图形，必须用PE命令将其合并成多段线），然后在西南等轴测图下用三维旋转，将其转到水平位置。
c-c位置的断面图也按上述方法处理。

图9

还有一点必须提醒注意，a-a、b-b、c-c、d-d处的断面图必须用两次，故应将画好的断面图原位复制一个。注意，不能用复制已做好的该段三维体的端面作为与其相邻的下段三维体的断面图，如此做，电脑将提示：断面类型不对。
2、放样路径的处理
可以用吊钩的外轮廓线，也可以用内轮廓线，还可以用中间的轮廓中线作为放样路径。但放样路径必须准确与首末两断面图相交，且必须是连续线。因此，必须先用PE命令将作为路径的曲线合并成一条曲线，然后准确地在各断面图所在位置，用打断于点的工具将其分成与各段相对应的路段。
多数情况下，出现放样无效的结果都是因为路径未能与首或末断面图准确相交。或是路径超出断面，或是未到断面。可以放大检查。

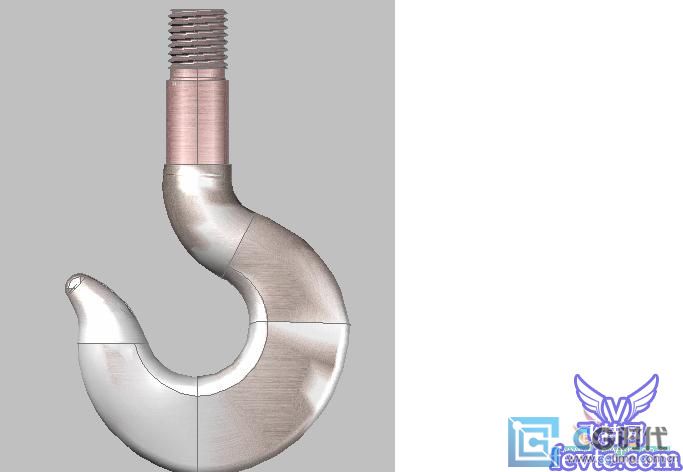

图10是作出了吊钩的螺纹连接部分并附上了材质的视觉样式图：

图10
