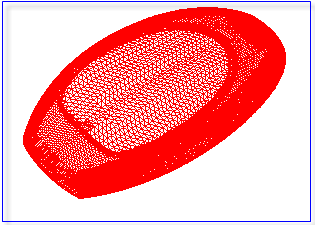

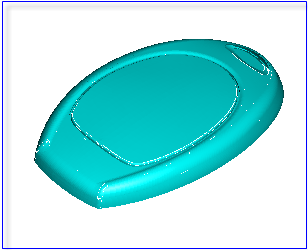

        1. 正向造型法对大多CAD软件来说，逆向造型和正向造型并没有本质的区别，唯一的不同是数据来源不同。所以对于一些特定类型的造型，可以考虑用正向造型的方法来实现的。如下图的点云（已转成stl），是nokia858手机的上壳，相对来说形状是比较规则的，并且主要的几个面构成也是比较直观的，所以适合用正向造型的方法来进行。

下载 (23.36 KB)

2010-8-27 11:17

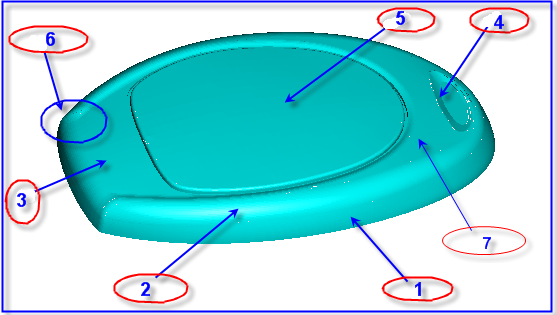

        首先，我们在开始造型之前，应该进行仔细的分析，想像出各个面的主要构成方法以及过渡的可能方式，这样我们才能做到有的放矢。首先整体形状是有一个围侧面（1）和顶面（7）以及一个类圆角面（2）构成，对于侧面（1），在造形之前我们可以猜测它是扫出的或是混成的。对于类似这样顶面（7），我一般强烈倾向于扫出面，对于（2），一般用圆角搞定没问题（注意必要的时候切换成conic类型的圆角以更拟合实际情况）。

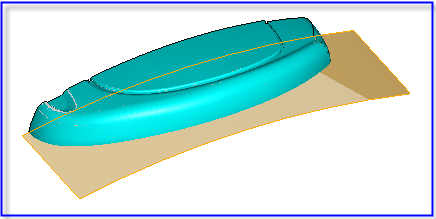

        然后看局部和过度，（3）的面初步猜测应该是顶面offset一定的距离生成，至于是否有呆后面的验证。（5）面仔细观查会发现和顶面并非一个面，所以需要另一个扫出面来拟合。（6）面比较难点，是个典型的过度，从顶部的级差过度到侧面的消失，在目前来看可能的做法是作消失面，或者倒圆角（是否觉得不可思议？这里的判断需要建立在想像和经验上）。后面你会看到这个看似复杂的过度居然真的就可以用圆角搞定。（4）面什么难度，两个轨迹的可变扫出就可以轻松搞定。下面我们就开始动手了。不管形状如何，我想分型轮廓线应该是我们的工作的第一步。所以我们先作分型面，对于这个实体来说，分型面比较简单就是一个圆弧拉伸面
