AutoCAD实例教程:抽壳、追踪定位、UCS运用(1)
来源:互联网 作者:未知 发布时间:2010-11-07 07:51:21 网友评论 0 条
AutoCAD实例教程:抽壳、追踪定位、UCS运用

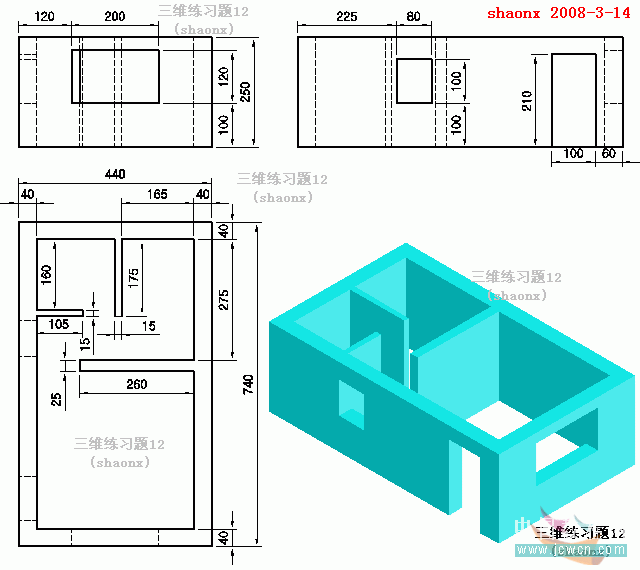

这篇AutoCAD抽壳、追踪定位、UCS运用教程我们将学习在实体上做通底抽壳,追踪定位角点续画长方体,利用UCS原点定位角点画长方体,希望能给对AutoCAD三维制作感兴趣的朋友带来帮助。
本题主要是介绍:
1、在实体上做通底抽壳。
2、追踪定位角点续画长方体。
3、利用UCS原点定位角点画长方体。
下面,是本习题的详细绘图步骤讲解,最后面是绘图步骤讲解的Flash动画演示:

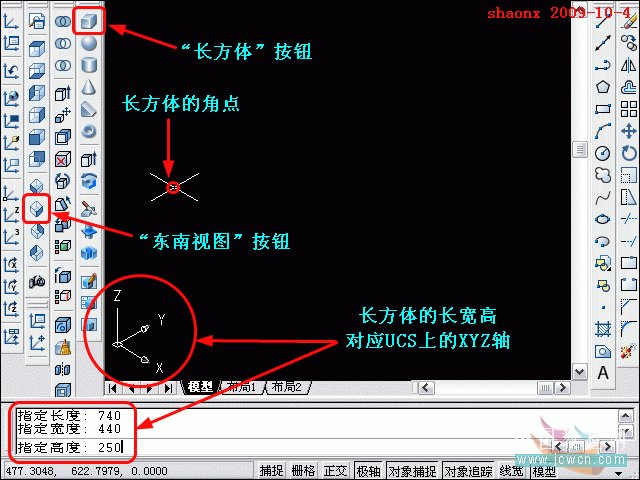

1、打开CAD,点击“东南视图”按钮。进入到东南视图界面。
选择点击“长方体”按钮,画一长方体,在界面里指定长方体的角点,根据UCS坐标中XYZ轴的方向,依次输入要画的
长方体的长宽高,如下图。
