AutoCAD实例教程：抽壳、追踪定位、UCS运用（4）

来源：互联网 作者：未知 发布时间：2010-11-07 07:51:21 网友评论 0 条

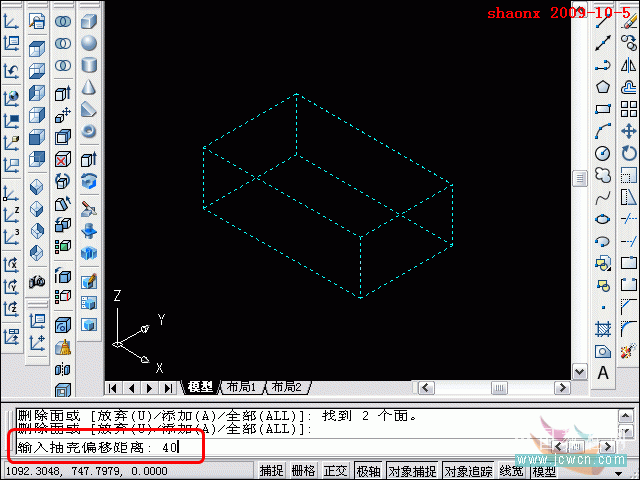

8、抽壳的删除面选择好以后，就输入要抽壳的距离，并回车确认。

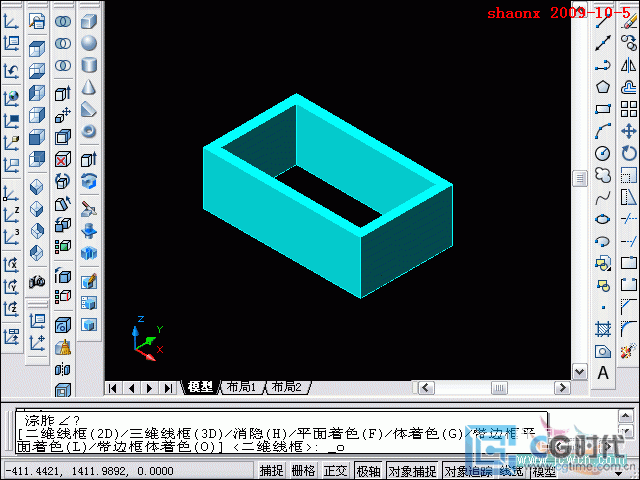

9、下图为完成抽壳的着色图形。

10、下面要画里面的三堵墙(三个长方体)。
我们用“追踪点”的方法，来确定画长方体时的角点(也就是画长方体时的起点位置)，方法如下：

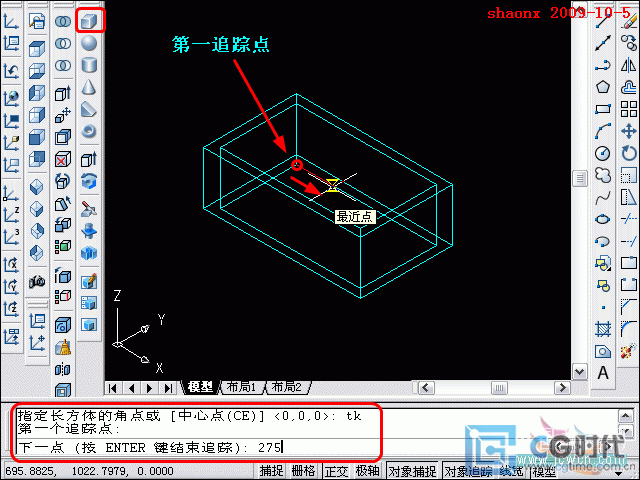

点击“长方体”按钮后，要求指定长方体的角点时，输入“tk”，回车后，点击如下图中的第一追踪点，打开“捕
捉”与“正交”，鼠标往X轴方向(见下图)移动，注意，不要点击。输入距离275后，回车。
