AutoCAD实例教程：抽壳、追踪定位、UCS运用（6）

来源：互联网 作者：未知 发布时间：2010-11-07 07:51:21 网友评论 0 条

14、第二堵墙也画好了，见下图。
接着画第三堵墙，确定长方体的角点的方法和刚才的一样，只是这次还是沿着X轴方向，距离为160。

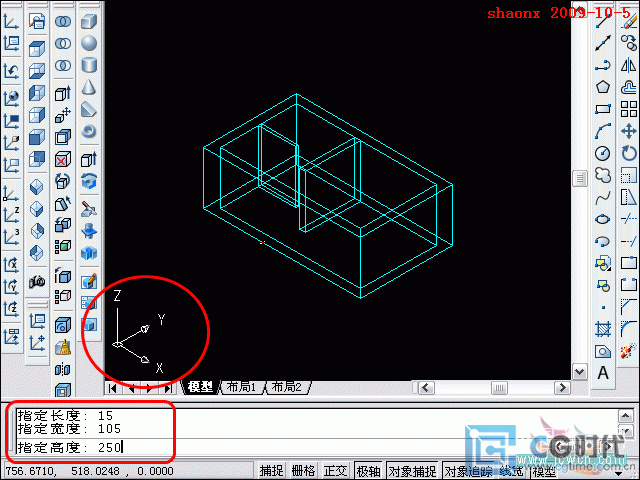

15、长方体的角点确定后，选择画长方体，输入“L”，还是对应UCS坐标中XYZ轴的方向，依次输入要画的长方体的长宽高。

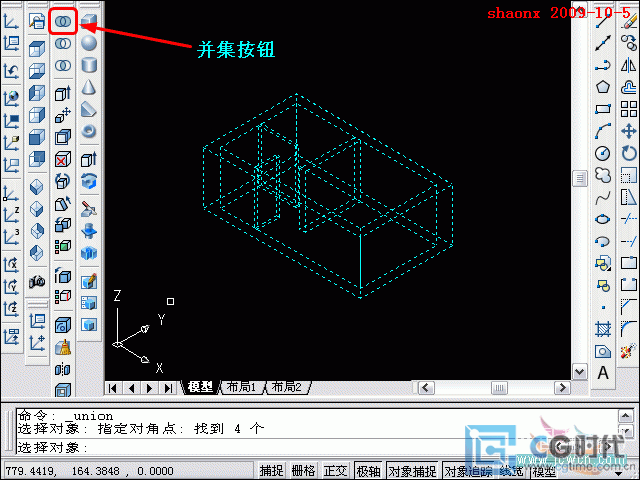

16、三堵内墙都画好以后，用“并集”命令，选择整个图形，回车后，整个图形就成为一个整体。
