3ds Max建模教程——打造生锈的螺丝钉（3）

来源：达达派 作者：未知 发布时间：2010-11-30 10:32:37 网友评论 0 条

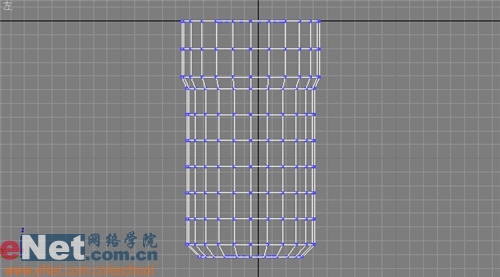

5、如法炮制，依次调整其他顶点，最终形成如图5所示效果。

小提示：为了能更好的处理某一部件，对暂时不用的部件可以右键点击“隐藏当前选择”命令，在这里，处理cylinder02时，对cylinder01进行隐藏。

二、螺旋纹的制作

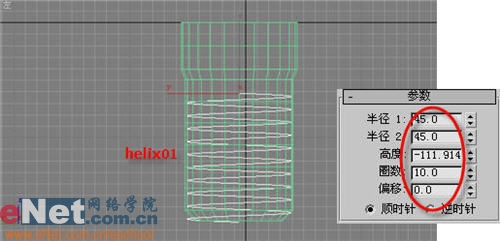

1、点击“创建”命令面板，单击“图形”选项夹并进入其面板，点击“螺旋线”工具按钮，在顶部视图中创建一螺旋线helix01，打开“修改”面板，对其半径、高度、圈数进行修改，如图6所示。



小提示：绘制螺旋纹时，顺序是先拖动鼠标确定第一圆半径，然后确定高度，最后确定第二个圆半径，最终还是要通过面板进行修改。“圈数”是指螺旋的转数；“偏移”是指在螺旋上升时圈数的偏移强度。

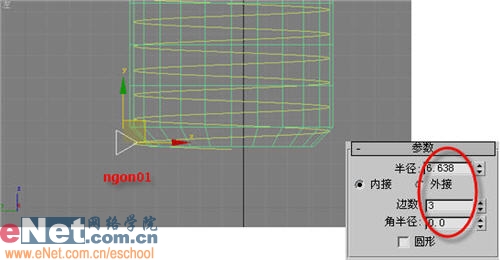

2、点击“图形”面板中的“多边形”工具按钮，创建一多边形ngon01，并通过“修改”面板修改其参数，如图7所示。
