3ds Max建模教程——制作逼真iPod播放器（6）

来源：网络 作者：爆豆 发布时间：2010-12-03 16:01:00 网友评论 0 条

保持该边界为选择状态，继续单击Extrude按钮进行设置，在弹出的对话框中分别设置值为-7、1.35，单击Apply按钮后接着设置值为0.5、0。再单击两次Apply按钮，分别设置Extrusion Height为7、-10，然后单击Ok按钮对边界进行挤出操作。

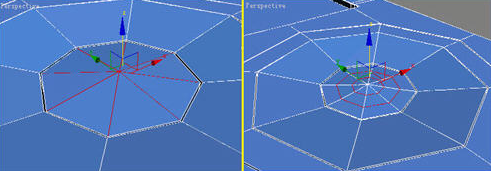

在透视图中将选择的边界沿着Z轴向上移动适当的距离。单击Edit Geometry面板上的Collapse按钮，将当前边界塌陷为一个点，塌陷效果如下图。（图10）





图10

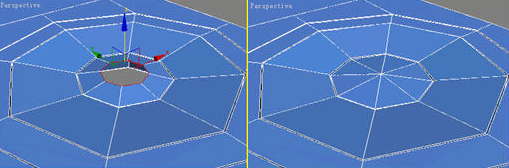

激活Edge子层级，选择Selection面板中的By Vertex复选框，在透视图中单击上一步骤塌陷的顶点，则与该顶点相连的边都被选中。单击Edit Edges卷展栏中的Connect按钮，在弹出的对话框中设置Segments为2，在透视图中适当调节连接的边的高度。（图11）





图11
