       CAD/CAM设计教程：捕捉和栅格设置
       中望CAD2010新版软件已正式发布，上次介绍了该软件"所见即所得"的亮点功能，今天想和大家探讨一下捕捉和栅格设置的问题。

　　不少人认为CAD软件中的栅格功能是鸡肋，甚至都不曾使用过该功能，只是有时看到别人的CAD图纸带有栅格，才想起CAD有提供这样的功能。其实能熟练使用捕捉和栅格功能的话，对提高绘图的速度和效率都很有帮助的。

　　例如建筑图中绘制轴线、墙体、梁等有固定长宽的图元；机械图中的板、孔、槽等都可以通过捕捉和栅格来辅助绘图，提高效率。

　　1、 轴线的尺寸一般比较规整，在绘制轴线时，可以打开100*100的捕捉和栅格，可以按照100单位的倍数进行绘制。如果是采用先绘制一段轴线，再通过偏移来生成其他轴线，那采用鼠标通过100的倍数来确定偏移距离也非常方便。

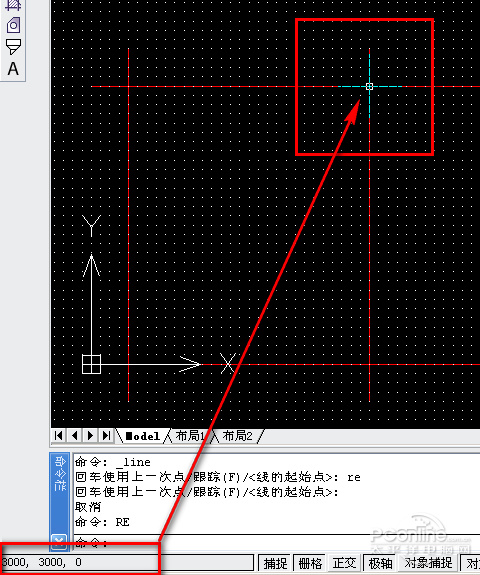

图一 辅助准确定位

　　2、 墙体和梁在平面图中一般都是有固定的厚度，而长度是沿着轴线绘制的。假如墙体的厚度是200mm，可以先设定捕捉和栅格的X、Y间距都为100。那可以在一个轴线上下各绘制一条直线，合为厚度200的墙体。再通过100的倍数偏移在其他轴线的位置绘制相应的墙体。梁的绘制亦然。

　　3、 机械图中也可以通过类似的操作来快速准确地定位点、线的位置和长度。

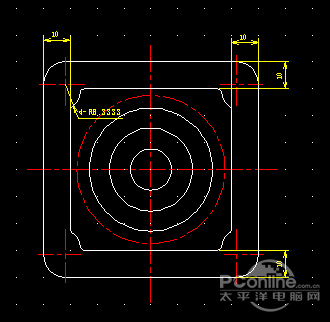

图二 绘制机械零件
