Auto CAD 设计教程：49股钢丝绳的制作方法（3）

来源：互联网 作者：未知 发布时间：2011-01-13 13:27:43 网友评论 0 条


下面就开始：

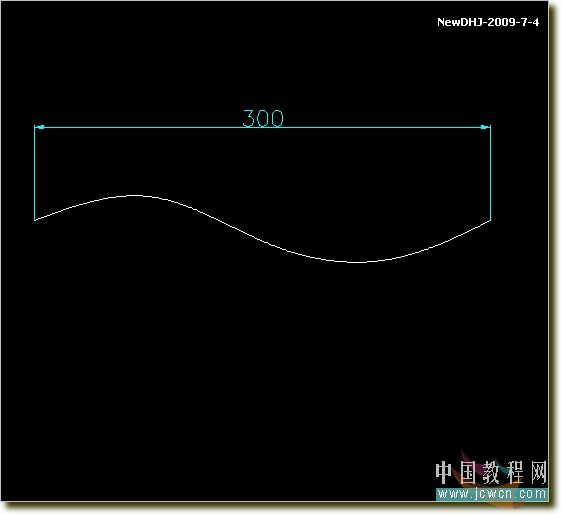

        1、画一条曲线做钢丝绳的中心线（尺寸参考）

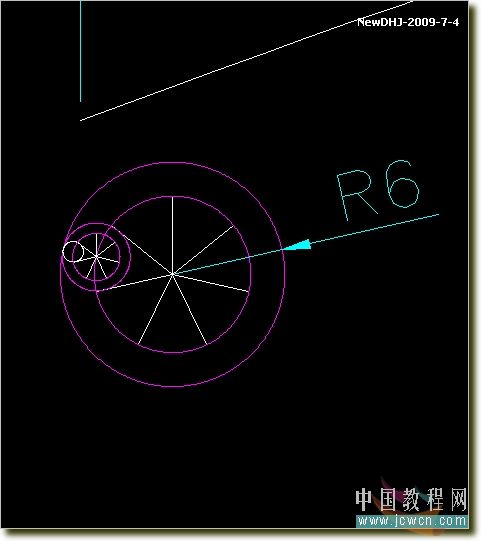

        2、画一圆做钢丝绳的外径（尺寸参考R=6）分7等份，切、切、切画一小圆，以R6的圆心到小圆圆心作一圆，剪切等份线，留下七星线。同样在小圆内分7等份画一小小圆，并剪切等份线留下小七星线。如图：需要的是白图层线，粉红图层线就不需要了。
