Auto CAD建模教程：三维旋转、拉升、二维阵列（2）

来源：互联网 作者：未知 发布时间：2011-01-14 17:57:53 网友评论 0 条

本题主要是介绍：

1、练习指定不同轴“三维旋转”命令的使用。
2、进一步强化复习拉升命令，特别是多向同时拉升的使用。
3、二维阵列（环形阵列）在图形中的运用。

下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

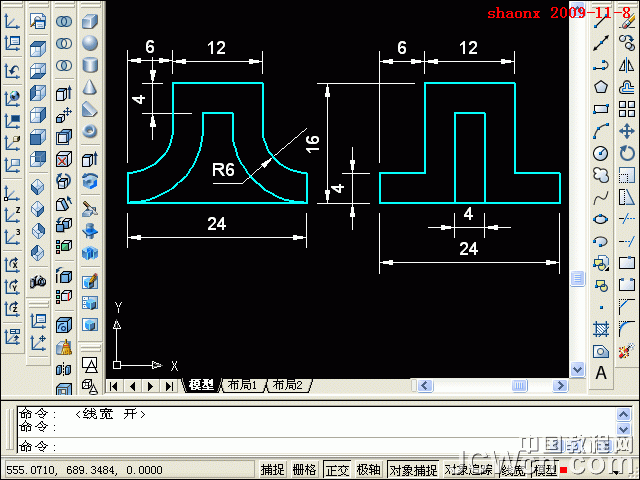

1、打开CAD，按照题目前视图及左视图的尺寸，画好如下图的平面图，并做成个2个面域，共4个面域。

2、点击“东南等轴测视图”按钮，转到东南视图界面。

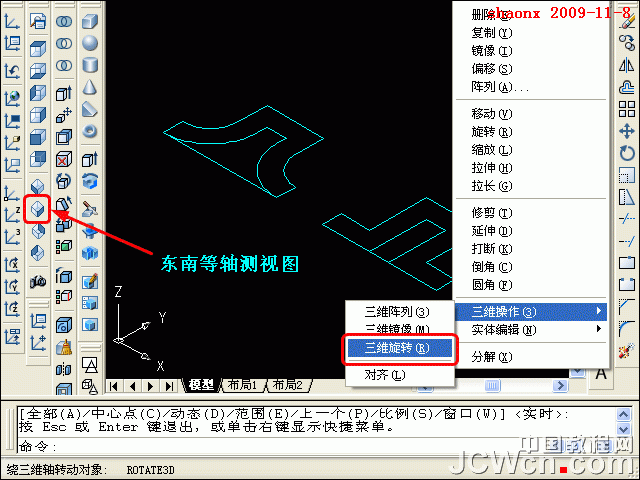

选择菜单栏上的“修改”→“三维操作”→“三维旋转”命令。
